Descripción

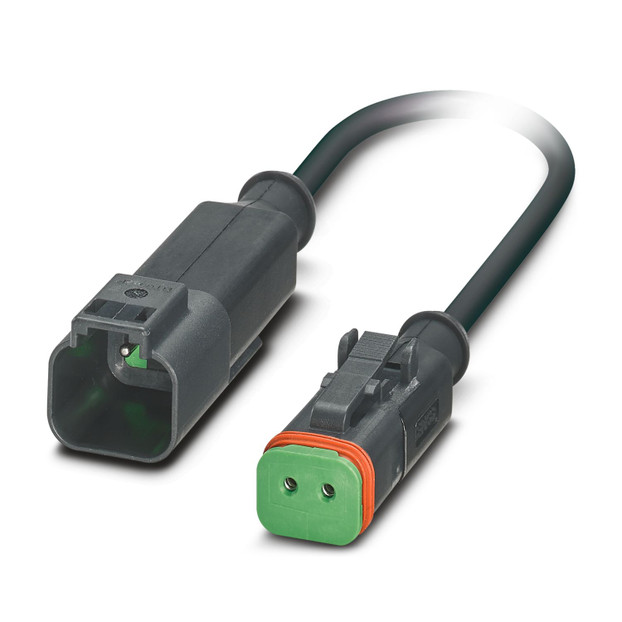

Cable para sensores/actuadores, 2-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector recta DEUTSCH DT04-2P Bloqueo de clip, codificación: A, Circuito: sin conectar, a Hembra recta DEUTSCH DT06-2S Bloqueo de clip, Circuito: sin conectar, longitud de cable: 3 m
Enlace al fabricante: SAC-2P-DTMS/ 3,0-PUR/DTFS - Cable para sensores/actuadores
Especificaciones
Propiedades del artículo:
Tipo de producto:
Cables para sensores/actuadores
Aplicación:
Hidráulica móvil
Número de polos:
2
Número de salidas de cable:
1
Apantallado:
no
Codificación:
A
Datos del material:
Clase de inflamabilidad según UL 94:
V2
Material junta:
Silicona
Material cuerpo de agarre:
TPU
Material contacto:
Aleación de Cu
Material superficie del contacto:
niquelado
Material soporte de contactos:
PA 6.6
Material conexión por tornillo:
no disponible
Propiedades eléctricas:
Resistencia de aislamiento:
≥ 1 GΩ*km (a 20 °C)
Tensión nominal UN:
48 V DC
Corriente nominal IN:
8 A
Señalización:
Indicación de estado:
no
Indicación de estado disponible:
no
Conectores:
Conexión 1:
Construcción:
Hembra recta DEUTSCH DT06-2S Bloqueo de clip
Sistema de bloqueo:
Bloqueo de clip
Tipo de codificación:
A
Circuito de protección:
sin conectar
Conexión 2:
Cable/línea:
Longitud del cable:
3 m
PUR sin halógenos negro [PUR]:
Esquema de dimensiones:
Peso del cable:
33 kg/km
UL AWM Style:
20549 / 10493 (80 °C/300 V)
Tipo de cable:
PUR sin halógenos negro [PUR]
Construcción del conductor cable de señales:
42x 0,15 mm
Línea de señales AWG:
18
Sección de línea:
2x 0,75 mm² (conductor de señales)
Diámetro de conductor incl. aislamiento:
1,69 mm ±0,05 mm (conductor de señales)
Diámetro exterior del cable:
4,80 mm ±0,15 mm
Envoltura exterior, material:
PUR
Envoltura exterior, color:
negro grisáceo RAL 7021
Material Conductor:
Conductor Cu desnudo
Material Aislamiento de conductor:
PP
Conductor individual, color:
marrón, azul
Grosor de pared Aislamiento:
≥ 0,21 mm
Grosor de pared Envoltura exterior:
≥ 0,38 mm
Cableado total:
2 conductores longitudinalmente trenzados
Resistencia máx. del conductor:
≤ 26 Ω/km (a 20 °C)
Tensión nominal Cable:
≤ 300 V AC
Tensión de prueba:
≥ 3000 V AC (Prueba spark)
Radio de curvatura mínimo, colocado de forma fija:
5 x D
Radio de curvatura mínimo, colocado de forma flexible:
10 x D
Menor radio de flexión, montaje fijo:
24 mm
Menor radio de flexión, montaje móvil:
48 mm
Capacidad de carga dinámica (flexión):
Ciclos de flexión máx.: 4000000, Radio de flexión: 48 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s²
Ausencia de halógenos:
según DIN EN 50267-2-1
Resistencia a las llamas:
según DIN EN 60332-2-2
Resistencia al aceite:
según UL 758, 168 h a 60 °C
Otras resistencias:
resistente a la abrasión
Características especiales:
apto para cadenas portacables
Temperatura ambiente (servicio):
-25 °C ... 80 °C (Cable, disposiCión móvil)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP69K
Temperatura ambiente (servicio) (Conector macho/conector hembra):
-20 °C ... 80 °C (macho / hembra)
