Descripción

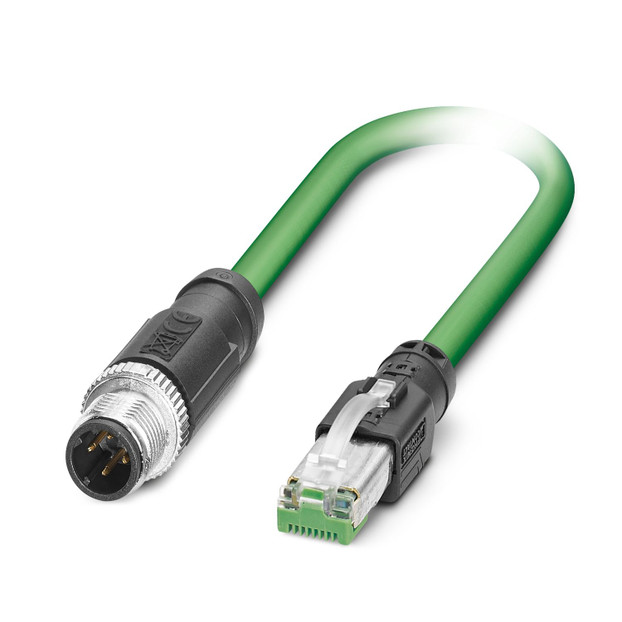

Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PVC/PVC, verde RAL 6018, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Conector recta RJ45 / IP20, longitud de cable: 1 m
Enlace al fabricante: NBC-M12MSD/ 1,0-93B/R4AC - Cable de red
Especificaciones
Notas:
Generalidades:
Encontrará otros productos con tipo de cable variable y longitud de cable variable en el apartado Accesorios
Propiedades del artículo:
Tipo de producto:
Cable de datos confeccionado
Aplicación:
Estándar
Número de polos:
4
Apantallado:
sí
Interfaces:
Tipo de señal/categoría:
EtherCAT® CAT5 (IEC 11801)
Propiedades eléctricas:
Tensión nominal UN:
60 V DC
Corriente nominal IN:
1 A
Medio de transmisión:
Cobre
Velocidad de transmisión:
100 MBit/s
Conectores:
Conexión 1:
Esquema de dimensiones:
Esquema de polos del conector macho RJ45
Ejecución:
RJ45, recta
Apantallamiento:
Advanced Shielding Technology
Ciclos de enchufe:
≥ 750
Resistencia de aislamiento:
≥ 5 GΩ*km
Categoría de sobretensiones:
I
Grado de polución:
2
Par de apriete:
0,4 Nm
Material Contacto:
CuSn
Material Superficie de contacto:
Ni/Au
Material Soporte de contactos:
PA
Material Unión atornillada:
Fundición inyectada de cinc, niquelada
Material Cuerpo de agarre:
TPU, poco inflamable, autoextinguible
Material Junta:
FKM
Clase de inflamabilidad según UL 94:
V2
Índice de protección:
IP20
Temperatura ambiente (servicio):
-10 °C ... 70 °C (Cable, disposiCión móvil)
Denominación de norma:
Conector M12
Normas/especificaciones:
IEC 61076-2-101
Conexión 2:
Material Caja:
PA
Color (Carcasa):
negro
Cable/línea:
Longitud del cable:
1 m
PROFINET PVC flexible CAT5 [93B]:
Esquema de dimensiones:
UL AWM Style:
21695 (80 °C / 600 V)
Tipo de cable:
PROFINET PVC flexible CAT5 [93B]
Diseño de conductores:
1x4xAWG22/7, SF/TQ
Línea de señales AWG:
22
Sección de línea:
4x 0,34 mm²
Diámetro de conductor incl. aislamiento:
1,5 mm ±0,1 mm
Diámetro exterior del cable:
6,50 mm ±0,2 mm
Envoltura exterior, material:
PVC
Envoltura exterior, color:
verde RAL 6018
Material Conductor:
Conductor Cu estañado
Material Aislamiento de conductor:
PE
Conductor individual, color:
blanco, amarillo, azul, naranja
Cableado total:
Cuadretes en estrella
Cubierta visual de pantalla:
85 %
Resistencia al pulido:
≤ 120,00 Ω/km
Impedancia característica:
100 Ω ±5 Ω (a 100 MHz)
Tensión nominal Cable:
≤ 600 V
Tensión de prueba Conductor/Conductor:
2000 V ((50 Hz/1 min))
Tensión de prueba Conductor/Pantalla:
2000,00 V ((50 Hz/1 min))
Radio de curvatura mínimo, colocado de forma fija:
4 x D
Radio de curvatura mínimo, colocado de forma flexible:
8 x D
Resistencia a las llamas:
UL 1581, sección 1100 y UL 2556, sección 9.1 (HFT/FT2)
Resistencia al aceite:
OIL RES I según UL 2256
Otras resistencias:
resistente a los rayos UV (según UL 1581, sección 1200)
