Descripción

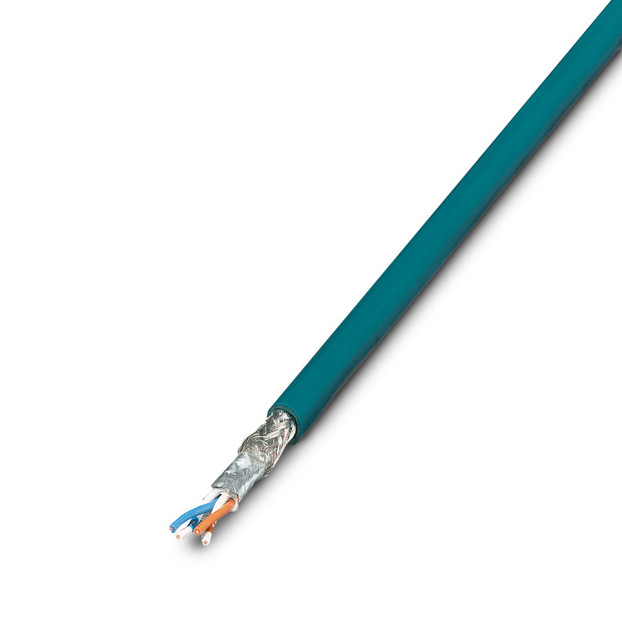

Por metros, Cable de instalación, Ethernet CAT5 (100 MBit/s), apantallado, PUR sin halógenos, azul agua RAL 5021, 4-conductores (2x2xAWG26/7, SF/UTP), color conductores individuales: blanco/naranja-naranja, blanco/verde-verde, longitud de cable: Libre entrada (1,0 ... 1000,0 m)
Enlace al fabricante: FL CAT5 FLEX - Cable de instalación
Especificaciones
Propiedades del artículo:
Tipo de producto:
Cable de datos por metros
Número de polos:
4
Propiedades eléctricas:
Tensión nominal UN:
48 V AC
Medio de transmisión:
Cobre
Velocidad de transmisión:
100 MBit/s
Interfaces:
Tipo de señal/categoría:
Ethernet CAT5 (IEC 11801), 100 MBit/s
Cable/línea:
Longitud del cable:
Libre entrada (1,0 ... 1000,0 m)
Ethernet [93E]:
Esquema de dimensiones:
Peso del cable:
43 kg/km
Apantallado:
sí
Tipo de cable:
Ethernet [93E]
Diseño de conductores:
2x2xAWG26/7, SF/UTP
Tiempo de tránsito de señales:
4,3 ns/m
Velocidad de señales:
0,77 c
Construcción del conductor cable de señales:
7x 0,16 mm
Línea de señales AWG:
26
Sección de línea:
2x 2x 0,14 mm²
Diámetro de conductor incl. aislamiento:
1 mm -0,2 mm
Diámetro exterior del cable:
5,75 mm ±0,15 mm
Envoltura exterior, material:
PUR
Envoltura exterior, color:
azul agua RAL 5021
Material Conductor:
Conductor Cu desnudo
Material Aislamiento de conductor:
Foam-Skin PE
Conductor individual, color:
blanco/naranja-naranja, blanco/verde-verde
Cableado de pares:
2 conductores como par
Cableado total:
2 pares con 2 rellenos como alma
Cubierta visual de pantalla:
85 %
Resistencia máx. del conductor:
≤ 284 Ω/km
Resistencia de aislamiento:
≥ 5 GΩ*km
Impedancia de transferencia:
≤ 5,00 mΩ/m (a 20 MHz)
Impedancia característica:
100 Ω ±15 % (a 1 ... 100 MHz)
Capacidad de la línea:
nom. 48 nF/km (Con 800 Hz)
Tensión nominal Cable:
125 V (Valor de pico, no apto para alta intensidad)
Tensión de prueba Conductor/Conductor:
1000 Vrms
Tensión de prueba Conductor/Pantalla:
500,00 Vrms
Menor radio de flexión, montaje fijo:
30 mm (cable, disposición fija)
Menor radio de flexión, montaje móvil:
78 mm (Cable, disposiCión móvil)
Resistencia a la tracción:
≤ 10 N (constante)
Atenuación paradiafónica (NEXT):
36 dB/m (a 100 MHz)
Atenuación de diafonía (ACR):
3,31 dB/m (a 100 MHz)
Atenuación de pantalla:
0,29 dB/m (a 100 MHz)
Resistencia a las llamas:
según IEC 332-1
Temperatura ambiente (servicio):
-30 °C ... 80 °C (cable, disposición fija)
Temperatura ambiente (disposición):
-5 °C ... 60 °C
