Descripción

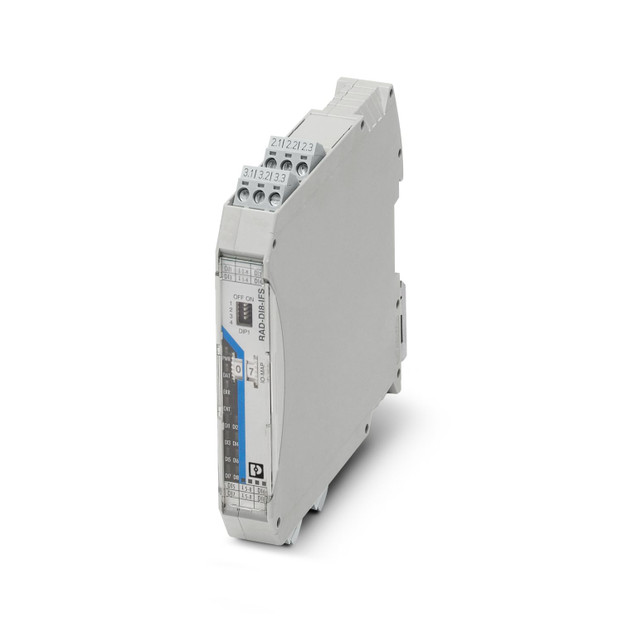

Radioline: módulo de ampliación de E/S, 8 entradas digitales (0 ... 30,5 V DC) o 2 entradas de impulso hasta 100 Hz
Enlace al fabricante: RAD-DI8-IFS - Módulo de ampliación de E/S
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Solo para el uso industrial
Propiedades del artículo:
Tipo de producto:
Módulo de ampliación
MTTF:
233 Años (SN 29500 estándar, temperatura 40 °C, ciclo de trabajo 100 %)
Propiedades de aislamiento:
Categoría de sobretensión:
II
Grado de polución:
2
Propiedades eléctricas:
Tensión de aislamiento de dimensionamiento:
60 V (Según EN/IEC 60079-7)
Separación galvánica:
300 V (Tensión nominal de aislamiento (de este a los equipos adyacentes, aislamiento básico según EN/IEC 61010))
Tensión de prueba E/S digitales:
1,5 kV AC (50 Hz, 1 min.)
Potencia disipada máxima con condición nominal:
0,432 W
Protección contra sobretensiones transitorias:
sí
Alimentación:
Tensión de alimentación:
19,2 V DC ... 30,5 V DC (Conector de bus para carril DIN)
Absorción de corriente máxima:
< 1 mA
Datos de entrada:
Digital:
Descripción de la entrada:
Entrada digital
Número de entradas:
8
Señal de entrada Tensión:
0 V DC ... 30,5 V DC
Nivel de conmutación señal "0":
0 V DC ... 4 V DC
Nivel de conmutación señal "1":
10 V DC ... 30,5 V DC
Frecuencia de entrada:
< 100 Hz (Modo contador de impulsos)
Impulso:
Número de canales:
2
Longitud de impulso:
≥ 5 ms (Relación pulso/pausa de 1:1)
Canal de datos de proceso:
32 Bit (por canal)
Datos de conexión:
Par de apriete:
5 lbf-in. ... 7 lbf-in.
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
7 mm
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
2,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Sección de conductor AWG mín.:
24
Sección de conductor AWG máx.:
14
Señalización:
Indicación de estado:
LED amarillo (entrada digital, DI8)
Dimensiones:
Esquema de dimensiones:
Anchura:
17,5 mm
Altura:
113 mm
Profundidad:
114,5 mm
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Material (Caja):
PA 6.6-FR
Clase de inflamabilidad según UL 94:
V0
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °F ... 158 °F
Temperatura ambiente (almacenamiento / transporte):
-40 °F ... 185 °F
Altitud:
2000 m
Humedad de aire admisible (servicio):
20 % ... 85 %
Humedad de aire admisible (almacenamiento / transporte):
20 % ... 85 %
Choque:
16g, 11 ms
Vibración (servicio):
según IEC 60068-2-6: 5g, 10 Hz ... 150 Hz
Homologaciones:
CE:
Certificado:
2022122310115625
ATEX:
Marcado:
ISA-S71.04-1985 G3 Harsh Group A
Observación:
Tenga en cuenta las instrucciones especiales de instalación indicadas en la documentación.
IECEx:
UL, EE. UU. / Canadá:
CCC / China-Ex:
Prueba de gases nocivos:
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Resistencia a interferencias:
EN 61000-6-2
Emisión de interferencias:
Normas/especificaciones:
EN 61000-6-4
Normas y especificaciones:
CEM:
Denominación de norma:
Zonas Ex, tipo de protección n
Normas/disposiciones:
EN 60079-15
Atmósfera potencialmente explosiva:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
sobre carril normalizado NS 35 conforme a EN 60715
Posición de montaje:
discrecional
Tipo de carril DIN utilizable:
Carril DIN: 35 mm
