Descripción

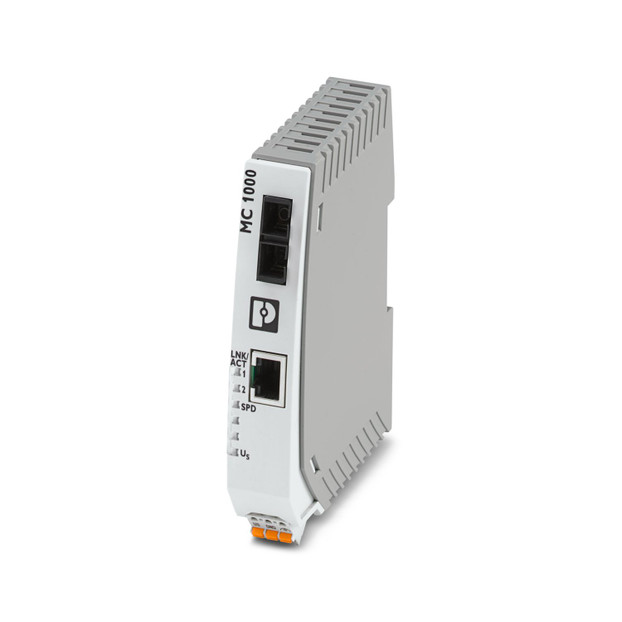

Convertidor de fibra óptica con conexión SC-Duplex (1310 nm) para 100Base-TX en cable de fibra óptica multimodo, apto para montaje sobre carril DIN.
Enlace al fabricante: MC 1000-MM SC - Convertidor de fibra óptica
Especificaciones
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo:
Tipo de producto:
Convertidor de medios
Familia de productos:
MC 1000
MTTF:
668,4 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 100 % (7 días por semana, 24 horas al día))
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
1,4 W
Alimentación:
Tensión de alimentación:
12 V DC ... 48 V DC
Tensión nominal de alimentación:
24 V DC
Absorción de corriente típica:
59 mA (24 V DC)
Absorción de corriente máxima:
170 mA (12 V DC, 60 °C)
Datos de conexión:
Tipo de conexión:
Hembra RJ45, apantallada
Unifilar/punto de embornaje rígido:
0,2 mm² ... 2,5 mm²
Unifilar/punto de embornaje flexible:
0,2 mm² ... 2,5 mm²
Sección de cable flexible [AWG]:
24 ... 12
Sección de conductor AWG:
24 ... 12
Longitud de pelado:
10,00 mm
Interfaces:
Señal:
Ethernet
Datos: cable de fibra óptica:
Potencia de emisión mínima:
-23,5 dBm (Fibra de vidrio multimodo 50/125 μm)
Potencia de emisión máxima:
-14 dBm
Longitud de transmisión, incl. reserva del sistema de 3 dB:
2 km
Longitud de onda:
1310 nm
Sensibilidad de receptor mínima:
-32 dBm
Sensibilidad de receptor máxima:
-8 dBm
Medio de transmisión:
Cobre
Datos: Interfaz Ethernet, 100Base-T(X) según IEEE 802.3:
Velocidad de transmisión:
10/100 MBit/s
Número de canales:
1
Longitud de transmisión:
100 m (De par trenzado, apantallado)
LEDs de señales:
LNK/ACT, SPD, US
Autonegotation modi:
Auto
Link through:
Link Fault Pass Through
Conmutación MDI/MDI X:
Auto-MDI(X)
Dimensiones:
Anchura:
22,5 mm
Altura:
123 mm
Profundidad:
90 mm
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Color (Panel):
gris claro (RAL 7035)
Material (Caja):
Poliamida reforzada con fibra de vidrio
Cable/línea:
Cable de fibra óptica:
Tipos de fibra:
Fibra de vidrio
Ensayos mecánicos:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
Funcionamiento: 5g, 150 Hz, criterio 3
Choque según EN 60068-2-27/IEC 60068-2-27:
Funcionamiento: 30g, 11 ms, impulso de choque semisinusoidal
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP30
Temperatura ambiente (servicio):
-10 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m (según UL)
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Choque:
300 m/s², 11 ms (IEC 60068-2)
Homologaciones:
CE:
Certificado:
Conformidad CE
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Descarga de electricidad estática:
Normas/especificaciones:
EN 55032
Observación:
Criterio A
Campo electromagnético AF:
Transitorios rápidos (Burst):
Sobrecorriente momentánea (surge):
Perturbaciones conducidas:
Emisión de interferencias:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Posición de montaje:
en carril DIN horizontal NS 35 según EN 60715
Tipo de carril DIN utilizable:
Carril DIN: 35 mm
