Descripción

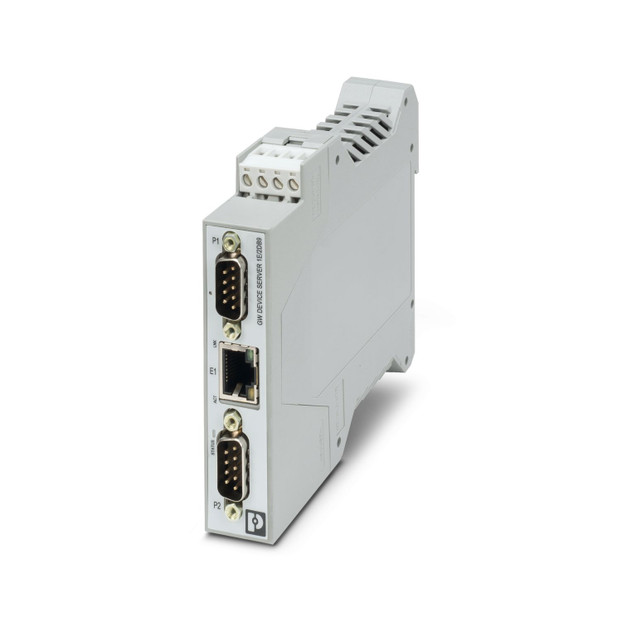

La pasarela de enlace GW MODBUS TCP/RTU... convierte datos serie Modbus RTU o ASCII a Modbus TCP. Es compatible con equipos serie cliente o servidor. Comprende un puerto RJ45 y dos puertos D-SUB-9.
Enlace al fabricante: GW MODBUS TCP/RTU 1E/2DB9 - Convertidor de interfaces
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Observación CCCex:
El empleo en zonas Ex no está permitido en China.
Propiedades del artículo:
Tipo de producto:
Convertidor de interfaces
MTBF:
46,3 Años (Norma Telcordia, temperatura: 40 °C, carga: 50%, factor medioambiental = 1,0)
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades de sistema:
Modbus/TCP-Client:
Número de clientes TCP Modbus:
96
Propiedades eléctricas:
Separación galvánica:
IEC UL 61010-1 (VCC // Ethernet)
Potencia disipada máxima con condición nominal:
2,04 W (con 24 V DC)
Tensión de prueba Interfaz de datos/Interfaz de datos:
1,5 kVeff (50 Hz, 1 min.)
Tensión de prueba Interfaz de datos/alimentación:
1,5 kVeff
Alimentación:
Tensión de alimentación:
10,8 V DC ... 30 V DC (a través de borne enchufable de conexión por tornillo COMBICON)
Absorción de corriente típica:
76 mA (24 V DC)
Absorción de corriente máxima:
85 mA (24 V DC)
Función:
Gestión:
Gestión basada en web
Indicaciones de estado y diagnóstico:
LED: estado, ACT/LNK (tráfico de datos Ethernet)
Datos de conexión:
Sección de conductor flexible:
0,20 mm² ... 2,50 mm²
Sección de conductor AWG:
24 ... 12
Par de apriete:
0,5 Nm ... 0,6 Nm
Interfaces:
Señal:
Modbus
Servidor Web:
sí
Datos: Modbus/TCP:
Velocidad de transmisión serie:
0,3; 0,6; 1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 115,2; 230,4 kBit/s
Tipo de conexión:
Conector macho D-SUB 9
Número de canales:
1
Longitud de transmisión:
≤ 1200 m
Protocolos soportados:
Modbus/RTU, Modbus ASCII, Modbus/TCP
Protocolos auxiliares:
ARP, DHCP (Client), PING
Datos: Modbus RTU / ASCII:
Número de conexiones:
2
Esquema de polos:
3, 5, 7
Formato de fichero/codificación:
5/6/7/8 bits de datos, 1/2 bits de parada, paridad ninguno/par/impar/marcado/vacío
Control de flujo de datos/Protocolos:
Software handshake, Xon/Xoff o hardware handshake RTS/CTS
Resistencia terminal:
120 Ω (configurable)
Dimensiones:
Anchura:
22,5 mm
Altura:
99 mm
Profundidad:
115 mm
Datos del material:
Color (Carcasa):
gris claro (RAL 7035)
Material carcasa:
PA 6.6
Ensayos mecánicos:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
:
Choque según EN 60068-2-27/IEC 60068-2-27:
:
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 80 °C
Altitud:
< 2000 m
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Homologaciones:
Conformidad/Homologaciones:
Conformidad:
Conformidad CE
UL, EE.UU.:
UL 61010-1
UL, EE.UU. / Canadá:
Class I, Div. 2, Groups A, B, C, D T4A
Prueba de gases nocivos:
ISA-S71.04-1985 G3 Harsh Group A
Datos Ex:
ATEX:
DEMKO 18ATEX 2026X: II 3 GEx ec IIC T4 Gc
IECEx:
IECEx UL 18.0023XEx ec IIC T4 Gc
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Resistencia a interferencias:
EN 61000-6-2:2005
Emisión de interferencias:
Normas/especificaciones:
EN 55022, EN 55024
Normas y especificaciones:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
