Descripción
Switch Ethernet, 5 puertos TP-RJ45, detección automática de la velocidad de transmisión de datos de 10 ó 100 Mbits/s (RJ45), función autocrossing

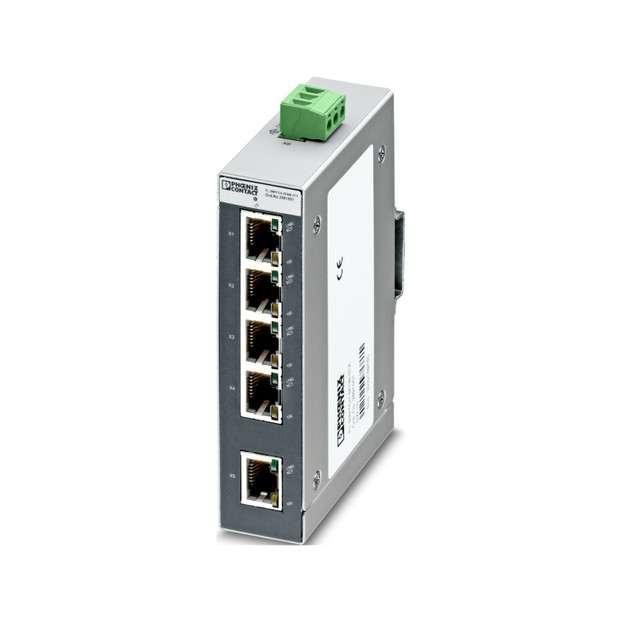

Enlace al fabricante: FL SWITCH SFNB 5TX - Industrial Ethernet Switch
Especificaciones
Dimensiones:
Anchura:
28 mm
Altura:
110 mm
Profundidad:
70 mm
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Solo para el uso industrial
Datos del material:
Color (Carcasa):
aluminio blanco (RAL 9006)
Color (Panel):
gris antracita (RAL 7016)
Material carcasa:
Aluminio
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Interfaces:
Ethernet (RJ45):
Tipo de conexión:
Conexión por tornillo
Nota acerca del tipo de conexión:
Autonegoation y Autocrossing
Velocidad de transmisión:
10/100 MBit/s
Física de transmisión:
Ethernet en RJ45-par trenzado
Longitud de transmisión:
100 m (por segmento)
LEDs de señales:
Recepción de datos, estado Link
Número de canales:
5 (puertos RJ45)
Propiedades del artículo:
Tipo de producto:
Switch
Familia de productos:
Unmanaged Switch SFNB
Construcción:
Orientado a bloques
MTTF:
173,5 Años (Estándar MIL-HDBK-217F, temperatura 25 °C, ciclo de funcionamiento 100 %)
Funciones de switch:
Funcionalidad básica:
Switch no gestionado / autonegociación, conforme a la norma IEEE 802.3, Store and Forward-Switching-Mode
Tabla de direcciones MAC:
1k
Indicaciones de estado y diagnóstico:
LEDs: US, enlace y actividad por puerto
Otras funciones:
Autonegotiation
Funciones de seguridad:
Propiedades eléctricas:
Diagnóstico local:
100 Velocidad de transmisión de datos LED amarillo
Potencia disipada máxima con condición nominal:
4,44 W
Medio de transmisión:
Cobre
Alimentación:
Tensión de alimentación (DC):
24 V DC
Tensión de alimentación:
12 V DC ... 48 V DC
Conexión alimentación:
A través de COMBICON, sección máx. de conductor 2,5 mm²
Ondulación residual:
3,6 VPP (dentro del margen de tensión admisible)
Absorción de corriente máxima:
345 mA (con 12 V DC)
Absorción de corriente típica:
185 mA (con US = 24 V DC)
Datos de conexión:
enchufable:
sí
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
30 ... 12
Longitud de pelado:
7 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-10 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-20 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Presión de aire (servicio):
86 kPa ... 108 kPa (hasta 1500 m por encima de NN)
Presión de aire (almacenamiento / transporte):
66 kPa ... 108 kPa (hasta 3500 m por encima de NN)
Homologaciones:
Conformidad/Homologaciones:
UL, EE.UU. / Canadá:
Class I, Div. 2, Groups A, B, C, D
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM 2004/108/CE
Conformidad con las directivas CEM:
EN 55022 (emisión de interferencias) Criterio A
Resistencia a interferencias:
EN 61000-6-2
Emisión de interferencias:
Normas/especificaciones:
EN 61000-6-4
Propiedades de sistema:
Funcionalidad:
Señalización:
Indicación de estado:
LEDs: US, enlace y actividad por puerto
