Descripción
Unmanaged Switch 1000 serie, 4 puertos RJ45 10/100 MBit/s, 1 SC unimodo 100 MBit/s, índice de protección: IP30, Temperatura ambiente (servicio): -10 °C ... 60 °C, Tensión de alimentación: 9 V DC ... 32 V DC, PROFINET Conformance Class A

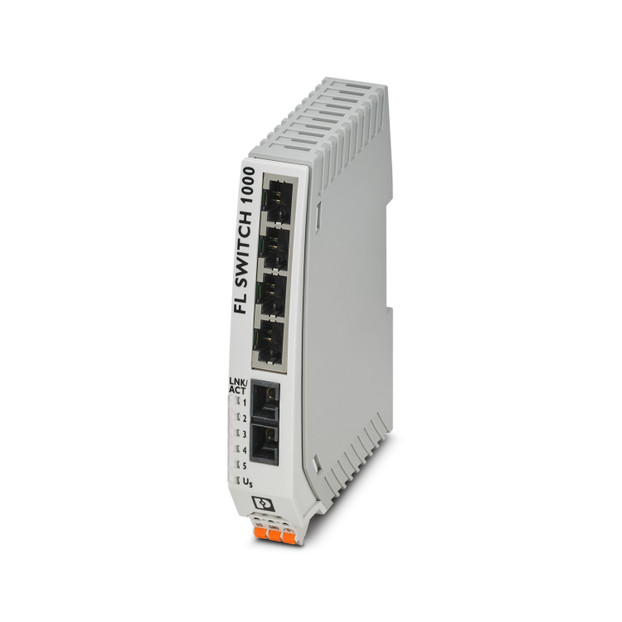

Enlace al fabricante: FL SWITCH 1004N-FX SM - Industrial Ethernet Switch
Especificaciones
Dimensiones:
Anchura:
22,5 mm
Altura:
117 mm
Profundidad:
84 mm
Notas:
Nota sobre la aplicación:
Solo para el uso industrial
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Color (Panel):
gris claro (RAL 7035)
Material carcasa:
Policarbonato reforzado con fibra
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Interfaces:
Ethernet (RJ45):
Número de interfaces:
1
Tipo de conexión:
Conexión por resorte push-in
Nota acerca del tipo de conexión:
Autonegoation y Autocrossing
Velocidad de transmisión:
100 MBit/s (dúplex)
Física de transmisión:
Fibra de vidrio unimodo
Longitud de transmisión:
20 km (fibra de vidrio con F-G 9/125 0,5 dB/km)
LEDs de señales:
Recepción de datos, estado Link
Número de canales:
1 (SC unimodo)
Memoria de entrada:
768 kbit
Memoria de salida:
768 kbit
Ethernet F.O. (fibra óptica):
Potencia de emisión mínima:
-20 dBm
Potencia de emisión máxima:
0 dBm
Sensibilidad de receptor mínima:
-32 dBm
Sensibilidad de receptor máxima:
0 dBm
Longitud de onda:
1310 nm
Propiedades del artículo:
Tipo de producto:
Switch
Familia de productos:
Unmanaged Switch 1000
MTTF:
188,3 Años (Estándar Telcordia, temperatura 25 °C, ciclo de trabajo 21% (5 días por semana, 8 horas por día))
Funciones de switch:
Funcionalidad básica:
Store-and-Forward-Switching-Mode
Clase de conformidad PROFINET:
Conformance Class A
Tabla de direcciones MAC:
2k
Indicaciones de estado y diagnóstico:
LEDs: US, enlace y actividad por puerto
Otras funciones:
10Base-T (IEEE 802.3)
Funciones de seguridad:
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
2,196 W (con 24 V DC)
Medio de transmisión:
Fibra óptica
Alimentación:
Tensión de alimentación (DC):
24 V DC
Tensión de alimentación (AC):
24 V AC (50/60 Hz)
Tensión de alimentación:
18 V AC ... 30 V AC (50/60 Hz)
Conexión alimentación:
A través de COMBICON, sección máx. de conductor 2,5 mm²
Ondulación residual:
3,6 VPP (dentro del margen de tensión admisible)
Absorción de corriente máxima:
244 mA (con 9 V DC)
Absorción de corriente típica:
51 mA (con 24 V DC)
Datos de conexión:
Alimentación de potencia:
enchufable:
sí
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 12
Sección de conductor flexible con puntera, con manguito de plástico:
0,25 mm² ... 2,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico:
0,25 mm² ... 2,5 mm²
Longitud de pelado:
10 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP30
Temperatura ambiente (servicio):
-10 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
2000 m (máximo)
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Choques (en servicio):
30g (EN 60068-2-27)
Vibración (servicio):
según IEC 60068-2-6: 5g, 150 Hz
Presión de aire (servicio):
79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (Sin derating)
Presión de aire (almacenamiento / transporte):
79 kPa ... 108 kPa hasta 2000 m sobre el nivel del mar (Sin derating)
Homologaciones:
Conformidad/Homologaciones:
UL, EE.UU. / Canadá:
UL 61010-1, UL 61010-2-201, UL 62368-1Class I, Div. 2, Groups A, B, C, D, T4Class I, Zone 2, Group IIC, T4
FCC:
Título 47 parte 15 subparte B:2018 clase A
Certificado FCC:
T190905D11-C
Datos CEM:
Resistencia a interferencias:
EN 61000-6-2:2019
Emisión de interferencias:
Normas/especificaciones:
EN_61000-6-4:2019
Propiedades de sistema:
Funcionalidad:
Señalización:
Indicación de estado:
LEDs: US, enlace y actividad por puerto
