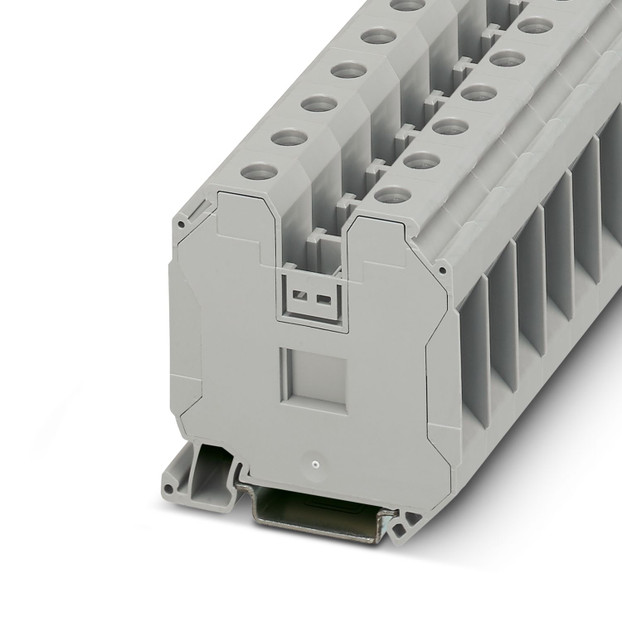

Borne de paso, tensión nominal: 1000 V, corriente nominal: 125 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 35 mm2, sección: 1,5 mm2 - 50 mm2, clase de montaje: NS 35/7,5, NS 35/15, color: gris
Enlace al fabricante: UT 35 - Borne de paso
Especificaciones
Notas:
Generalidades:
Observación:
Atención: en el área de descargas encontrará habilitaciones de artículos, secciones de conexión y notas sobre la conexión de conductores de aluminio.
Propiedades del artículo:
Tipo de producto:
Borne de paso
Familia de productos:
UT
Campo de empleo:
Industria de procesos
Número de conexiones:
2
Número de filas:
1
Potenciales:
1
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
8 kV
Potencia disipada máxima con condición nominal:
4,06 W
Datos de conexión:
Número de conexiones por piso:
2
Sección nominal:
35 mm²
Piso 1 arriba 1 abajo 1:
Tipo de conexión:
Conexión por tornillo
Rosca de tornillo:
M6
Par de apriete:
3,2 ... 3,7 Nm
Longitud de pelado:
18 mm
Calibre macho:
B9
Conexión según norma:
IEC 60947-7-1
Sección de conductor rígido:
1,5 mm² ... 50 mm²
Sección de conductor AWG:
14 ... 0 (Convertido según IEC)
Sección de conductor flexible:
1,5 mm² ... 50 mm²
Sección de cable flexible [AWG]:
14 ... 0 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico):
1,5 mm² ... 35 mm²
Sección de cable flexible (puntera con manguito de plástico):
1,5 mm² ... 35 mm²
2 conductores con la misma sección, rígidos:
1,5 mm² ... 16 mm²
2 conductores con la misma sección, flexibles:
1,5 mm² ... 10 mm²
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico:
1,5 mm² ... 10 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico:
1,5 mm² ... 16 mm²
Corriente nominal:
125 A
Corriente de carga máxima:
129 A
Tensión nominal:
690 V
Datos Ex:
Datos de dimensionamiento (ATEX/IECEx):
Marcado:
II 2 GD Ex eb IIC Gb
Rango de temperatura de funcionamiento:
-60 °C ... 110 °C
Accesorios con certificado Ex:
3022218 CLIPFIX 35
Lista puentes:
Puente enchufable / FBS 2-16 / 3005963
Datos puente:
98,5 A (35 mm²)
Incremento de temperatura Ex:
40 K (133,6 A / 35 mm²)
para puentear con puente:
690 V
Tensión de aislamiento de dimensionamiento:
630 V
analógica:
(permanente)
Planta Ex Generalidades:
Corriente asignada:
123 A
Resistencia de contacto:
0,08 mΩ
Datos de conexión Ex Generalidades:
Ámbito del par de apriete:
3,2 Nm ... 3,7 Nm
Sección de dimensionamiento AWG:
2
Capacidad de conexión, cable rígido:
1,5 mm² ... 50 mm²
Capacidad de conexión AWG:
16 ... 2
Capacidad de conexión, cable flexible:
1,5 mm² ... 35 mm²
2 conductores con la misma sección AWG rígidos:
16 ... 6
2 conductores con la misma sección AWG flexibles:
16 ... 8
Dimensiones:
Anchura:
16 mm
Altura:
61,2 mm
Profundidad:
65,1 mm
Profundidad en NS 35/7,5:
65,7 mm
Profundidad en NS 35/15:
73,2 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V0
Grupo material aislante:
I
Material aislante:
PA
Utilización estática de material aislante en frío:
-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B):
130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26:
HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162):
aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662):
aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C):
aprobado
Ensayos eléctricos:
Prueba con tensión de impulso:
Tensión de prueba Valor nominal:
2,2 kV
Resultado:
Prueba aprobada
Verificación de calentamiento:
Exigencia Ensayo de calentamiento:
Aumento de temperatura ≤ 45 K
Corriente admisible de corta duración 35 mm²:
4,2 kA
Rigidez dieléctrica con frecuencia de operación:
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
No
Ensayos mecánicos:
Resistencia mecánica:
Fijación en el soporte:
Carril/superficie de fijación:
NS 35
Valor nominal Fuerza de ensayo:
10 N
Comprobación de daños en los conductores y de aflojamiento:
Velocidad de rotación:
10 r.p.m.
Rotaciones:
135
Sección de conductor/Peso:
50 mm² / 9,5 kg
Condiciones medioambientales y de vida útil:
Ensayo de la llama de aguja:
Tiempo de actuación:
30 s
Oscilación/ruido de banda ancha:
Especificación del ensayo:
DIN EN 50155 (VDE 0115-200):2008-03
Espectro:
Prueba de durabilidad categoría 2, en el bogie
Frecuencia:
f1 = 5 Hz hasta f2 = 250 Hz
Nivel ASD:
6,12 (m/s²)²/Hz
Aceleración:
5g
Duración de ensayo por eje:
5 h
Direcciones de ensayo:
Ejes X, Y y Z (pos. y neg.)
Choque:
Tipo de choque:
Semisinusoide
Duración del choque:
30 ms
Número de choques por dirección:
3
Condiciones ambientales:
Temperatura ambiente (servicio):
-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje):
-5 °C ... 70 °C
Temperatura ambiente (accionamiento):
-5 °C ... 70 °C
Humedad de aire admisible (servicio):
20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte):
30 % ... 70 %
Normas y especificaciones:
Montaje:
Tipo de montaje:
NS 35/15
