Descripción

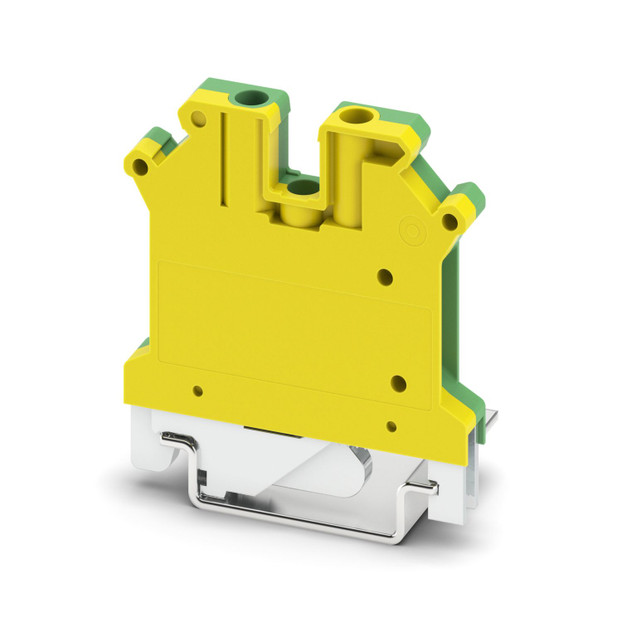

Borna de tierra, En una alineación conjunta con bornes de paso de igual contorno, hay que insertar una tapa para tensiones de aislamiento > 690 V., número de conexiones: 2, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm2, sección: 0,2 mm2 - 6 mm2, tipo de sujeción: Pie PE con tornillo de fijación, M3, clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: amarillo-verde
Enlace al fabricante: USLKG 5 - Borna de tierra
Especificaciones
Notas:
Generalidades:
En una alineación conjunta con bornes de paso de igual contorno, hay que insertar una tapa para tensiones de aislamiento > 690 V.
Propiedades del artículo:
Tipo de producto:
Borne de conexión a tierra
Familia de productos:
USLKG
Número de conexiones:
2
Número de filas:
1
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
8 kV
Potencia disipada máxima con condición nominal:
1,02 W
Datos de conexión:
Pie de conexión a tierra:
Sí
Número de conexiones por piso:
2
Sección nominal:
4 mm²
Tipo de conexión:
Conexión por tornillo
Rosca de tornillo:
M3
Observación:
Observe la capacidad de corriente de los carriles.
Par de apriete:
0,6 ... 0,8 Nm
Longitud de pelado:
8 mm
Calibre macho:
B3
Conexión según norma:
IEC 60947-7-2
Sección de conductor rígido:
0,2 mm² ... 6 mm²
Sección de conductor AWG:
24 ... 10 (Convertido según IEC)
Sección de conductor flexible:
0,25 mm² ... 4 mm²
Sección de cable flexible [AWG]:
24 ... 12 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico):
0,25 mm² ... 4 mm²
Sección de cable flexible (puntera con manguito de plástico):
0,25 mm² ... 2,5 mm²
Dimensiones:
Anchura:
6,2 mm
Altura:
42,5 mm
Profundidad en NS 32:
52 mm
Profundidad en NS 35/7,5:
47 mm
Profundidad en NS 35/15:
54,5 mm
Datos del material:
Color:
verde-amarillo
Clase de inflamabilidad según UL 94:
V0
Grupo material aislante:
I
Material aislante:
PA
Utilización estática de material aislante en frío:
-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B):
130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26:
HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162):
aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662):
aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C):
aprobado
Propiedades mecánicas:
Generalidades:
Fijación de bornes:
0,6 Nm ... 0,8 Nm (Pie PE con tornillo de fijación, M3)
Datos mecánicos:
Pared lateral abierta:
No
Condiciones medioambientales y de vida útil:
Oscilación/ruido de banda ancha:
Especificación del ensayo:
DIN EN 50155 (VDE 0115-200):2022-06
Espectro:
Prueba de durabilidad categoría 2, en el bogie
Frecuencia:
f1 = 5 Hz hasta f2 = 250 Hz
Nivel ASD:
6,12 (m/s²)²/Hz
Aceleración:
30g
Duración de ensayo por eje:
5 h
Direcciones de ensayo:
Ejes X, Y y Z (pos. y neg.)
Resultado:
Prueba aprobada
Choque:
Tipo de choque:
Semisinusoide
Duración del choque:
18 ms
Número de choques por dirección:
3
Condiciones ambientales:
Temperatura ambiente (servicio):
-60 °C ... 110 °C (Rango de temperatura de servicio incl. autocalentamiento, temperatura de servicio de corta duración máx.; véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje):
-5 °C ... 70 °C
Temperatura ambiente (accionamiento):
-5 °C ... 70 °C
Humedad de aire admisible (servicio):
20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte):
30 % ... 70 %
Normas y especificaciones:
Montaje:
Tipo de montaje:
NS 32
