Descripción

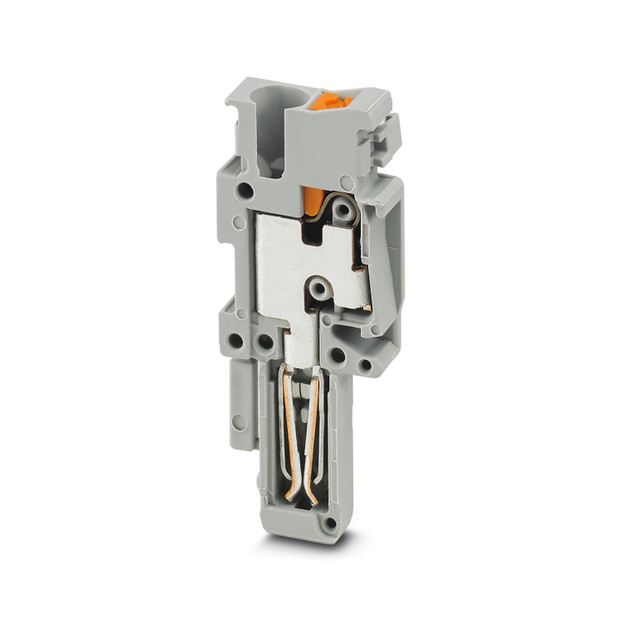

Conector, tensión nominal: 500 V, corriente nominal: 24 A, número de polos: 1, tipo de conexión: Conexión push-in, 1er piso, Sección de dimensionamiento: 2,5 mm2, sección: 0,14 mm2- 4 mm2, color: gris
Enlace al fabricante: PP-H 2,5/1-M - Conector
Especificaciones
Notas:
Observación referente al funcionamiento:
De conformidad con la norma IEC 61984, los conectores COMBI son conectores sin capacidad de conmutación y pueden conectarse o desconectarse sin carga ni tensión si se utilizan conforme a lo previsto
Propiedades del artículo:
Tipo de producto:
Conector de bornes
Número de polos:
1
Paso:
5,2 mm
Potenciales:
1
Propiedades de aislamiento:
Categoría de sobretensión:
III
Grado de polución:
3
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
6 kV
Datos de conexión:
Sección nominal:
2,5 mm²
1er piso:
Tipo de conexión:
Conexión push-in
Longitud de pelado:
8 mm ... 10 mm
Calibre macho:
A3
Conexión según norma:
IEC 61984
Sección de conductor rígido:
0,34 mm² ... 4 mm²
Sección de conductor AWG:
26 ... 12 (Convertido según IEC)
Sección de conductor flexible:
0,14 mm² ... 2,5 mm²
Sección de cable flexible [AWG]:
26 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico):
0,34 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico):
0,34 mm² ... 2,5 mm²
2 conductores con la misma sección, flexibles con puntera TWIN con manguito de plástico:
0,5 mm²
Corriente nominal:
24 A
Corriente de carga máxima:
24 A (con una sección de conductor de 4 mm²)
Tensión nominal:
500 V
1er piso Sección de conexión directamente enchufable:
Dimensiones:
Anchura:
5,2 mm
Altura:
15,8 mm
Profundidad:
40,2 mm
Longitud:
15,8 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V0
Grupo material aislante:
I
Material aislante:
PA
Utilización estática de material aislante en frío:
-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)):
130 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B):
130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26:
HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354):
28 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162):
aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662):
aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C):
aprobado
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-60 °C (para la temperatura de servicio máx. véase la curva derating)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje):
-5 °C ... 70 °C
Temperatura ambiente (accionamiento):
-5 °C ... 70 °C
Humedad de aire admisible (servicio):
20 % ... 90 %
Humedad de aire admisible (almacenamiento / transporte):
30 % ... 70 %
