Descripción
El controlador Inline ofrece la posibilidad de comunicar mediante PROFINET y Modbus/TCP. La programación se realiza con PC Worx Express o PC Worx (IEC 61131-3).

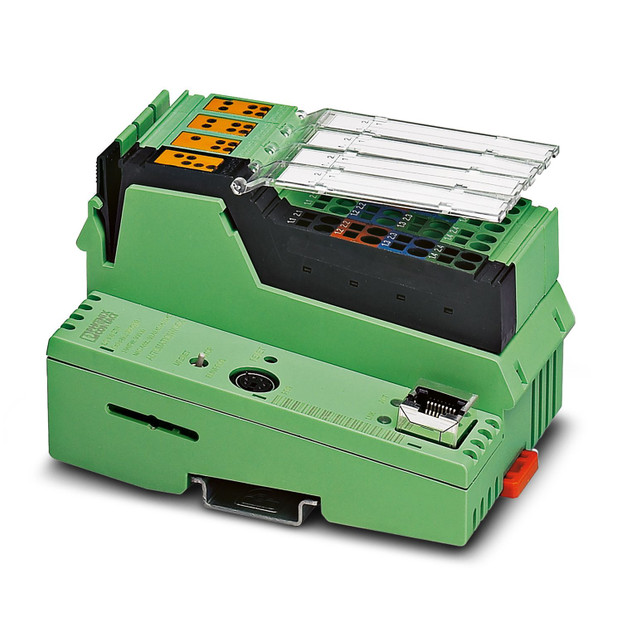

Enlace al fabricante: ILC 131 ETH - Sistema de control
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Solo para el uso industrial
Restricción de uso:
Observación CCCex:
El empleo en zonas Ex no está permitido en China.
Propiedades del artículo:
Tipo de producto:
Mando
Familia de productos:
Inline-Controller
Construcción:
modular
Pantalla:
Display para diagnóstico:
no
Propiedades de sistema:
Memoria de datos remanentes:
8 kbyte(s) (NVRAM)
Sistema de tiempo de ejecución IEC -61131:
Memoria de programa:
192 kbyte(s)
Memoria de datos:
192 kbyte(s)
Número tareas de mando:
8
INTERBUS-Master:
Número de datos de proceso:
máx. 8192 Bit (Cliente Modbus/TCP interno)
Número de datos de proceso (Datos de entrada y salida INTERBUS máx.):
máx. 4096 Bit (INTERBUS)
Número de datos de proceso (Cliente Modbus TCP):
máx. 8192 Bit (Cliente Modbus/TCP interno)
Número de participantes soportados:
máx. 63
Número de participantes de bus local conectables:
máx. 63 (Hay que observar la absorción de corriente)
Número de participantes con canal de parámetros:
máx. 8
Modbus/TCP-Client:
Número de clientes TCP Modbus:
máx. 4 firmware 4.42 superior
PROFINET:
Función del módulo:
Dispositivo PROFINET
Especificación:
2.2
Device ID:
007Dhex / 125dez
Vendor ID:
00B0hex / 176dez
Función:
Función de redundancia:
no
Función de seguridad:
no
Datos de programación:
Longitud de registro (maestro):
512 Byte
Funcionalidad:
Lenguajes de programación soportados:
Texto estructurado (ST)
Requisitos del sistema:
Herramienta para configuración:
Config+ a partir de la versión 1.01
Herramienta para diagnóstico:
DIAG+
Sistema de tiempo de utilización:
eCLR
Interfaz de aplicación:
OPC
Propiedades eléctricas:
Medio de transmisión:
Cobre
Reloj de tiempo real:
Reloj de tiempo real:
sí
Descripción del reloj de tiempo real:
8,5 s/día integrado (con respaldo de batería)
Potenciales: Alimentación de 24 V UILC:
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
10 mA (sin actuadores)
Potenciales: Alimentación lógica de 7,5 V UL (repartidor de potencial):
Fuente de alimentación:
máx. 8 A (Suma de UM + US)
Potenciales: 24 V de suministro analógico UANA (distribuidores de potencial):
Potenciales: Alimentación principal de 24 V UM:
Potenciales: Alimentación de segmentos de 24 V US:
Datos de entrada:
Digital::
Denominación Entrada:
Entradas digitales
Descripción de la entrada:
EN 61131-2 tipo 1 NPN/PNP
Número de entradas:
8
Longitud del cable:
máx. 30 m
Tipo de conexión:
Hembra MINI-DIN de 6 polos (PS/2)
Tecnología de conexión:
2, 3, 4 conductores
Rango de tensión de entrada:
-0,5 V ... 30 V
Margen de tensión de entrada Señal "0":
-0,5 V ... 5 V
Margen de tensión de entrada Señal "1":
15 V ... 30 V
Corriente nominal de entrada a UIN:
máx. 15 mA
Tiempo de filtro de entrada:
típ. 5 ms (Cambio de señal 10)
Datos de salida:
Denominación Salida:
Salidas digitales
Número de salidas:
4
Corriente de salida máxima por canal:
500 mA
Corriente de salida máxima por módulo / borne:
2 A
Carga nominal de lámparas:
12 W
Carga nominal resistiva:
12 W
Datos de conexión:
Conectores Inline:
Sección de conductor rígido:
0,08 mm² ... 1,5 mm²
Sección de conductor flexible:
0,08 mm² ... 1,5 mm²
Sección de conductor AWG:
28 ... 16
Interfaces:
Servidor Web:
sí
Ethernet:
Sistema bus:
RS-232
Número de interfaces:
1
Velocidad de transmisión:
max. 115,2 kBit/s
Número de canales:
1
Bus local INTERBUS (maestro):
Parametrización/operación/diagnóstico:
Física de transmisión:
Cobre
Dimensiones:
Anchura:
80 mm
Altura:
119,8 mm
Profundidad:
71,5 mm
Datos del material:
Color:
verde (RAL 6021)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 85 °C
Humedad de aire admisible (servicio):
10 % ... 95 % (según DIN EN 61131-2)
Humedad de aire admisible (almacenamiento / transporte):
10 % ... 95 % (según DIN EN 61131-2)
Choque:
25g, criterio 1, según IEC 60068-2-27
Vibración (servicio):
5g
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Resistencia a gases peligrosos para el funcionamiento según DIN 40046-36; DIN 40046-37:
Dióxido de azufre (SO2) 10 ± 0,3 ppm (duración del ensayo 10 días), ácido sulfhídrico (H2S) 1 ±0,3 ppm (duración del ensayo 4 días), con 25 °C y un 75 % de humedad del aire respectivamente
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Conformidad con las directivas CEM:
Comprobación de la emisión de interferencias según EN IEC 61000-6-4 Clase A
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
