Descripción

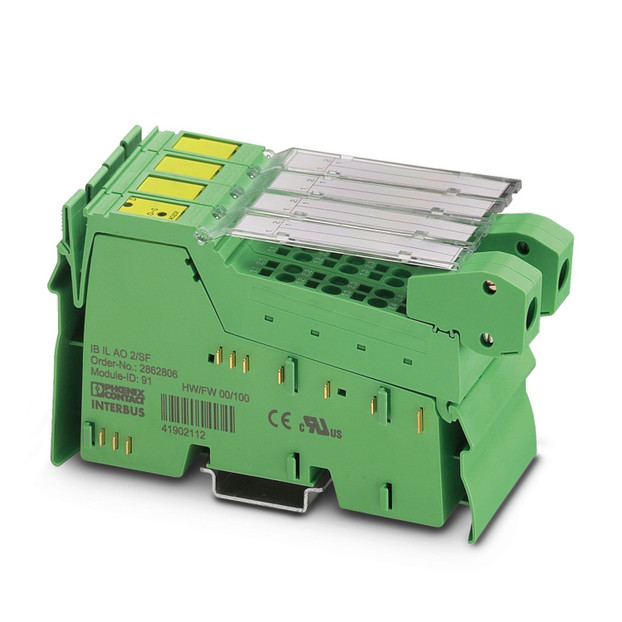

Inline, Borne de salida analógica, Salidas analógicas: 2, 0 V ... 10 V, 0 mA ... 20 mA, 4 mA ... 20 mA, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, incluidos conectores Inline y campos de rotulación; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).
Enlace al fabricante: IB IL AO 2/SF-PAC - Módulo analógico
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
48,8 mm
Altura:
135 mm
Profundidad:
71,5 mm
Observación acerca de indicaciones de medida:
Dimensiones de la carcasa
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Restricción de uso:
Observación CCCex:
El empleo en zonas Ex no está permitido en China.
Datos del material:
Color (Carcasa):
verde (RAL 6021)
Interfaces:
Bus local Inline:
Número de interfaces:
2
Tipo de conexión:
Conexión por resorte
Velocidad de transmisión:
500 kBit/s
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Código de longitud (hex.):
02
Código de ID (dec.):
91
Código de longitud (dec.):
02
Canal de datos de proceso:
32 Bit
Área de direcciones de entrada:
4 Byte
Espacio de direcciones de salida:
4 Byte
Canal de parámetros (PCP):
0 Byte
Longitud de registro (bus):
32 Bit
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
6 Byte
Necesidad de datos de configuración:
5 Byte
Datos de salida:
Analógico::
Denominación Salida:
Salidas analógicas
Tecnología de conexión:
2 conductores
Nota sobre la tecnología de conexión:
apantallado
Número de salidas:
2
Resolución convertidor D/A:
16 Bit
Circuito de protección:
Protección contra cortocircuito de las salidas
Representación del valor de salida:
16 bits (15 bits + signo)
Resolución DAC:
16 Bit
Actualización de los datos de proceso:
< 1 ms
Señal de salida corriente:
4 mA ... 20 mA
Carga/Carga de salida Salida de corriente:
≤ 500 Ω
Señal de salida tensión:
0 V ... 10 V
Carga/Carga de salida Salida de tensión:
≥ 2 kΩ
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Inline
Construcción:
modular
Lugar de instalación:
Armario de control
Volumen de suministro:
incluidos conectores Inline y campos de rotulación
Modo operativo:
Servicio de datos de proceso con dos palabras
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Mensajes de diagnóstico:
Corte de la alimentación de periféricos Mensaje de error periférico en el acoplador de bus
Propiedades de aislamiento:
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
2,6 W
Potenciales: Suministro de la lógica (UL):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
típ. 75 mA
Potenciales: Suministro de los módulos analógicos (UANA):
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA / periferia:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 7,5 V (lógica de bus), alimentación de 24 V UANA / tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional:
500 V AC, 50 Hz, 1 min
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Conectores Inline
Conectores Inline:
Sección de conductor rígido:
0,08 mm² ... 1,5 mm²
Sección de conductor flexible:
0,08 mm² ... 1,5 mm²
Sección de conductor AWG:
28 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 55 °C
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 85 °C
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
10 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
25g
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
