Descripción
Inline, Módulo de entrada analógica, Entradas analógicas: 4, 4 mA ... 20 mA, tecnología de conexión: 2 conductores, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, Conector Inline incluido; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).

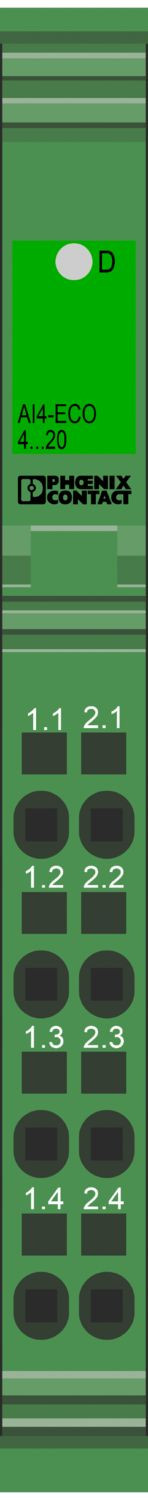

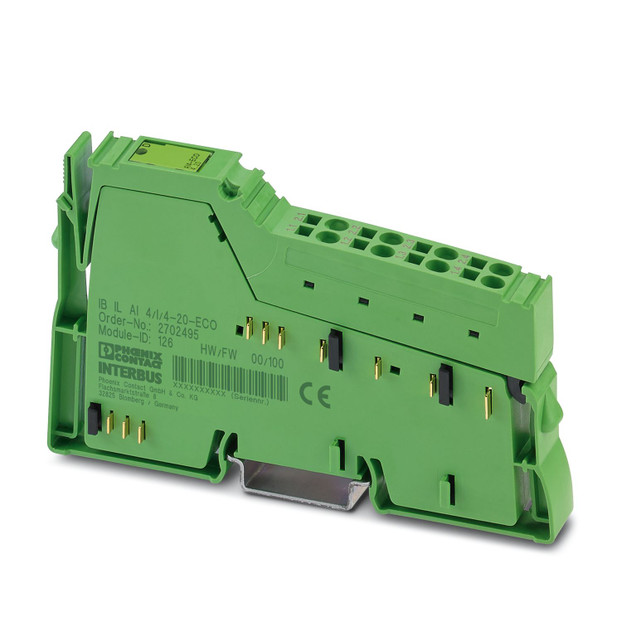

Enlace al fabricante: IB IL AI 4/I/4-20-ECO - Módulo analógico
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
12,2 mm
Altura:
119,8 mm
Profundidad:
71,5 mm
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
verde (RAL 6021)
Interfaces:
Bus local Inline:
Número de interfaces:
2
Tipo de conexión:
Conexión por resorte
Velocidad de transmisión:
500 kBit/s
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Código de longitud (hex.):
04
Código de ID (dec.):
126
Código de longitud (dec.):
04
Canal de datos de proceso:
64 Bit
Área de direcciones de entrada:
8 Byte
Espacio de direcciones de salida:
0 Byte
Canal de parámetros (PCP):
0 Byte
Longitud de registro (bus):
64 Bit
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
1 Byte
Necesidad de datos de configuración:
4 Byte
Datos de entrada:
Analógico::
Denominación Entrada:
Entradas analógicas
Descripción de la entrada:
Entradas Single Ended, corriente
Número de entradas:
4
Tecnología de conexión:
2 conductores
Nota sobre la tecnología de conexión:
apantallado, trenzado por pares
Señal de entrada Corriente:
4 mA ... 20 mA
Resistencia de entrada Entrada de corriente:
200 Ω
Resolución convertidor A/D:
12 Bit
Formato de datos:
Representación normalizada
Representación del valor de medición:
16 bits
Circuito de protección:
Protección contra transitorios; Diodo supresor
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Inline
Construcción:
modular
Lugar de instalación:
Armario de control
Volumen de suministro:
Conector Inline incluido
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Mensajes de diagnóstico:
Error de la suma de comprobación Mensaje de error periférico en el acoplador de bus
Propiedades de aislamiento:
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
1,25 W
Potenciales: Suministro de la lógica (UL):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
típ. 15 mA
Potenciales: Suministro de los módulos analógicos (UANA):
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Lógica de bus (bus local, alimentación de lógica):
500 V AC, 50 Hz, 1 min
Tensión de prueba: Periferia analógica:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Tierra funcional:
500 V AC, 50 Hz, 1 min
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Conectores Inline
Conectores Inline:
Sección de conductor rígido:
0,08 mm² ... 1,5 mm²
Sección de conductor flexible:
0,08 mm² ... 1,5 mm²
Sección de conductor AWG:
28 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
0 °C ... 55 °C
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 85 °C
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
10 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
25g
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
