Descripción
Borne de segmento Inline, completo con accesorios (conector y superficie de rotulación), 24 V DC, con fusible y diagnóstico

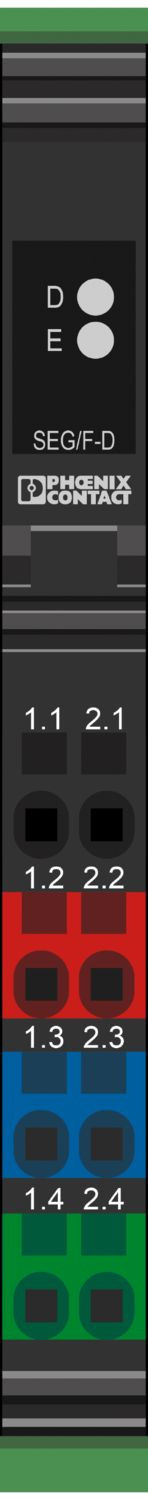

Enlace al fabricante: IB IL 24 SEG/F-D-PAC - Módulo de segmentación
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
12,2 mm
Altura:
119,8 mm
Profundidad:
71,5 mm
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Solo para el uso industrial
Restricción de uso:
Observación CCCex:
El empleo en zonas Ex no está permitido en China.
Datos del material:
Color (Carcasa):
verde (RAL 6021)
Interfaces:
Bus local Inline:
Número de interfaces:
2
Tipo de conexión:
Conexión por resorte
Velocidad de transmisión:
500 kBit/s
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Código de longitud (hex.):
C2
Código de ID (dec.):
190
Código de longitud (dec.):
194
Canal de datos de proceso:
2 Bit
Área de direcciones de entrada:
2 Bit
Espacio de direcciones de salida:
0 Bit
Canal de parámetros (PCP):
0 Bit
Longitud de registro (bus):
2 Bit
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
1 Byte
Necesidad de datos de configuración:
4 Byte
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Inline
Construcción:
modular
Lugar de instalación:
Armario de control
Número de conectores:
1
Propiedades de aislamiento:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,8 W
Trayecto de comprobación:
Alimentación de 7,5 V (lógica de bus) / tierra funcional 500 V AC 50 Hz 1 min
Circuito de protección:
Protección contra sobrecarga; Fusible
Fusible:
SI 5 x 20 6, 300 AT (En el suministro)
Alimentación:
Tensión periférica:
24 V DC
Margen de tensión de periféricos:
19,2 V DC ... 30 V DC
Ondulación residual:
± 1,2 V
Absorción de corriente máxima:
4 A
Absorción de corriente típica:
30 mA
Potenciales: Suministro de la lógica (UL):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
máx. 4 A (valor nominal)
Potenciales: Alimentación del circuito principal (UM):
Potenciales: Alimentación del circuito de segmento (US):
Fuente de alimentación:
máx. 4 A (valor nominal)
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Conectores Inline
Conectores Inline:
Sección de conductor rígido:
0,08 mm² ... 1,5 mm²
Sección de conductor flexible:
0,08 mm² ... 1,5 mm²
Sección de conductor AWG:
28 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 55 °C
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 85 °C
Humedad de aire admisible (servicio):
75 % ... 85 % (En el margen de entre -25 °C ... +55 °C deberán tomarse las medidas adecuadas contra una humedad incrementada del aire (> 85 %).)
Humedad de aire admisible (almacenamiento / transporte):
75 % ... 85 % (Una ligera condensación de corta duración puede aparecer ocasionalmente en la carcasa exterior, p.ej. cuando el borne es trasladado de un vehículo a un espacio cerrado.)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
25g
Normas y especificaciones:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
