Descripción

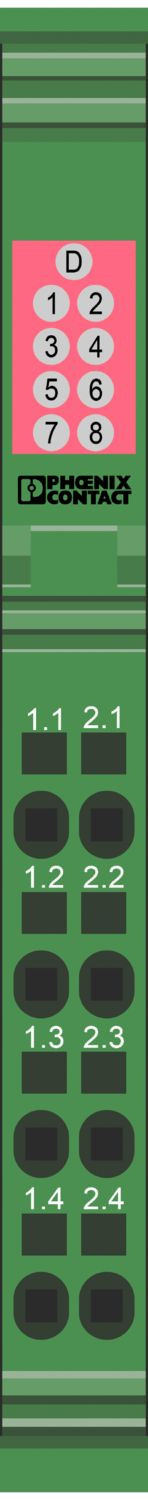

Inline, Módulo de salida digital, Salidas digitales: 8, 24 V DC, tecnología de conexión: 1 conductor, velocidad de transmisión en el bus local: 500 kBit/s, índice de protección: IP20, Conector Inline incluido; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).
Enlace al fabricante: IB IL 24 DO 8/HD-ECO - Módulo digital
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
12,2 mm
Altura:
119,8 mm
Profundidad:
71,5 mm
Observación acerca de indicaciones de medida:
Dimensiones de la carcasa
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
verde (RAL 6021)
Interfaces:
Bus local Inline:
Número de interfaces:
2
Tipo de conexión:
Conexión por resorte
Velocidad de transmisión:
500 kBit/s
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Código de longitud (hex.):
81
Código de ID (dec.):
189
Código de longitud (dec.):
129
Canal de datos de proceso:
8 Bit
Área de direcciones de entrada:
0 Byte
Espacio de direcciones de salida:
1 Byte
Canal de parámetros (PCP):
0 Byte
Longitud de registro (bus):
8 Bit
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
3 Byte
Necesidad de datos de configuración:
4 Byte
Datos de salida:
Digital::
Denominación Salida:
Salidas digitales
Tecnología de conexión:
1 conductor
Número de salidas:
8
Circuito de protección:
Protección contra cortocircuito, protección contra sobrecarga en circuito de segmento; electrónico por cada módulo
Tensión de salida:
24 V DC (US - 1 V)
Limitación de la tensión de ruptura inductiva:
-45,8 V ... -15 V
Corriente de salida máxima por canal:
500 mA
Corriente de salida máxima por módulo:
4 A
Tensión nominal de salida:
24 V DC
Carga mín.:
10 kΩ
Tensión de salida en estado de desconexión:
máx. 1 V
Corriente de salida en estado de desconexión:
máx. 300 µA
Carga nominal inductiva:
12 VA (1,2 H, 48 Ω)
Carga nominal de lámparas:
12 W
Carga nominal resistiva:
12 W (48 Ω)
Frecuencia de conmutación máxima con carga nominal óhmica:
máx. 300 Hz (La frecuencia de conmutación se limita con el número de participantes de bus, la estructura del bus, el software empleado y el sistema de cálculo o control empleado.)
Resistencia a la tensión de retorno, contra impulsos cortos:
resistente a tensión inversa
Comportamiento en caso de sobrecarga:
Rearranque automático
Comportamiento en caso de sobrecarga inductiva:
La salida puede quedar destruida
Comportamiento en caso de desconexión de tensión:
La salida le sigue a la alimentación de tensión sin retardo
Desconexión sobrecorriente:
min. 0,7 A
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Inline
Construcción:
modular
Volumen de suministro:
Conector Inline incluido
Número de canales:
8
Modo operativo:
Servicio de datos de proceso con un byte
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Mensajes de diagnóstico:
Cortocircuito o sobrecarga de las salidas digitales Mensaje de error en el código de diagnóstico (bus) e indicación (2 Hz) por el LED (D) del módulo
Propiedades de aislamiento:
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,85 W
Potenciales: Suministro de la lógica (UL):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
máx. 4 A
Potenciales: Alimentación del circuito de segmento (US):
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / alimentación de 24 V (periferia):
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 7,5 V (lógica de bus) / tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional:
500 V AC, 50 Hz, 1 min
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Conectores Inline
Conectores Inline:
Sección de conductor rígido:
0,08 mm² ... 1,5 mm²
Sección de conductor flexible:
0,08 mm² ... 1,5 mm²
Sección de conductor AWG:
28 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
0 °C ... 55 °C
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 85 °C
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
10 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
25g
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
