Descripción
Axioline Smart Elements, Módulo de relés, Salidas por relé: 2 (libre de potencial), Conmutador, 220 V DC, 230 V AC, índice de protección: IP20; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).

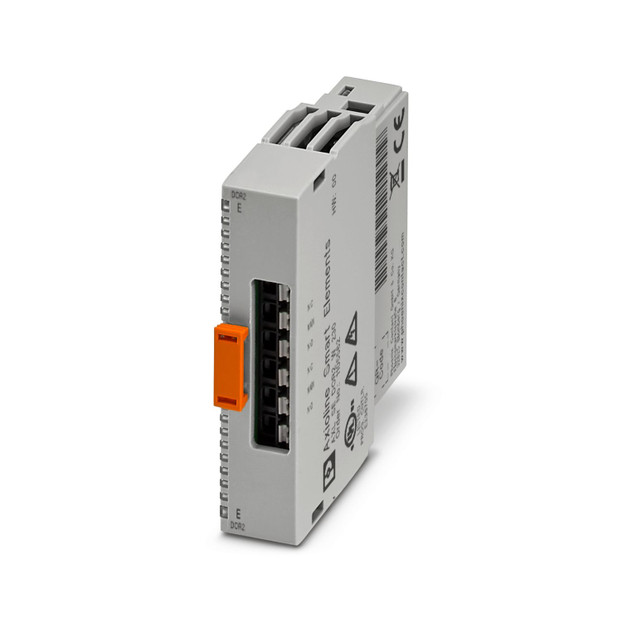

Enlace al fabricante: AXL SE DOR2 W 230 - Módulo de relés
Especificaciones
Dimensiones:

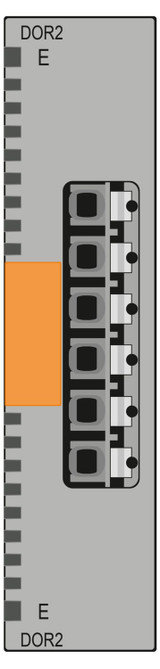

Esquema de dimensiones:
Anchura:
14,9 mm
Altura:
62,2 mm
Profundidad:
62 mm
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Interfaces:
Interfaz Smart Element:
Número de interfaces:
1
Tipo de conexión:
Conexión push-in
Velocidad de transmisión:
Consulte el sistema en el que emplea el Smart Element.
Tiempo de inicio hasta disponibilidad de funcionamiento:
< 500 ms
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Canal de datos de proceso:
8 Bit
Área de direcciones de entrada:
0 Byte
Espacio de direcciones de salida:
1 Byte
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
9 Byte
Necesidad de datos de configuración:
6 Byte
Datos de salida:
Relé:
Número de salidas:
2 (libre de potencial)
Tecnología de conexión:
2 conductores
Tipo de conmutación del contacto:
Conmutador
Corriente de conmutación:
máx. 110 mA DC (250 V DC, L/R ≤ 50 ms)
Potencia mín. de conmutación:
Consulte la curva de límite de carga para ver otros valores DC.
Capacidad de ruptura según IEC 60947-5-1:
0,1 A (220 V (DC13), L/R = 44 ms)
Capacidad de ruptura según UL/CSA 61010-2-201:
1 A (DC, R300, hasta máx. 60 °C)
Número de maniobras:
máx. 6 (por minuto)
Vida útil mecánica:
20x 106 operaciones
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Axioline Smart Elements
Construcción:
modular
Posición de montaje:
Consulte el sistema en el que emplea el Smart Element.
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades de aislamiento:
Categoría de sobretensión:
III (EN 61010-2-201/IEC 61010-2-201)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
2 W
Potenciales: Alimentación de lógica de los Smart Elements (USE):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Potenciales: Alimentación de periféricos (UP):
Absorción de corriente:
típ. 36 mA (18 mA por relé, todos los contactos flotantes)
Circuito de protección:
Prot. contra inversión de polaridad; diodo paralelo
Protección por fusible:
Consulte el sistema en el que emplea el Smart Element.
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Alimentación lógica/alimentación de 24 V (periferia):
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación lógica/tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación lógica/contacto de relé:
4 kV
Tensión de prueba: Alimentación de 24 V (periferia)/contacto de relé:
4 kV
Tensión de prueba: Contacto de relé/tierra funcional:
4 kV
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Periferia
Nota acerca del tipo de conexión:
Al seleccionar los cables tenga en cuenta la temperatura de servicio admisible según IEC o UL.
Periferia:
Sección de conductor rígido:
0,25 mm² ... 1,5 mm²
Sección de conductor flexible:
0,25 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Sección de conductor flexible con puntera, con manguito de plástico:
0,25 mm² ... 0,75 mm²
Sección de conductor flexible con puntera, sin manguito de plástico:
0,25 mm² ... 1,5 mm²
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 60 °C
Índice de protección:
IP20
Presión de aire (servicio):
80 kPa ... 106 kPa
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
1g
Choque según EN 60068-2-27/IEC 60068-2-27:
10 g (interrupción de contactos)/5 g (cierre de contactos)
Montaje:
Tipo de montaje:
Montaje por encaje (Ranura para Smart Element)
