Descripción

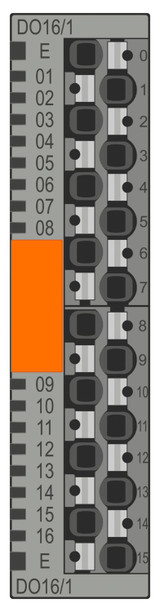

Axioline Smart Elements, Módulo de salida digital, Salidas digitales: 16, 24 V DC, 500 mA, tecnología de conexión: 1 conductor, índice de protección: IP20; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).
Enlace al fabricante: AXL SE DO16/1 - Módulo digital
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
14,9 mm
Altura:
62,2 mm
Profundidad:
62 mm
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Interfaces:
Interfaz Smart Element:
Número de interfaces:
1
Tipo de conexión:
Conexión push-in
Velocidad de transmisión:
Consulte el sistema en el que emplea el Smart Element.
Tiempo de inicio hasta disponibilidad de funcionamiento:
< 500 ms
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Canal de datos de proceso:
16 Bit
Área de direcciones de entrada:
0 Byte
Espacio de direcciones de salida:
2 Byte
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
9 Byte
Necesidad de datos de configuración:
6 Byte
Datos de salida:
Digital::
Denominación Salida:
Salidas digitales
Tecnología de conexión:
1 conductor
Número de salidas:
16
Circuito de protección:
Prot. contra inversión de polaridad; diodo paralelo
Tensión de salida:
24 V
Limitación de la tensión de ruptura inductiva:
-32,8 V DC ... -15 V DC
Capacidad máxima por salida:
máx. 500 mA
Corriente de salida máxima por módulo:
máx. 6 A (¡Asegúrese de que no se supera la corriente máxima permitida de 6 A!)
Tensión nominal de salida:
24 V DC
Carga mín.:
10 kΩ
Tensión de salida en estado de desconexión:
máx. 1 V
Corriente de salida en estado de desconexión:
máx. 300 µA
Carga nominal inductiva:
12 VA (1,2 H, 48 Ω, con tensión nominal)
Carga nominal de lámparas:
12 W (para tensión nominal)
Carga nominal resistiva:
12 W (48 Ω, con tensión nominal)
Número de maniobras:
máx. 16 por segundo (con carga nominal de luz)
Resistencia a la tensión de retorno, contra impulsos cortos:
resistente a las tensiones inversas de hasta 0,5 A durante 1 s
Comportamiento en caso de sobrecarga:
Desconexión con reinicio automático
Comportamiento en caso de sobrecarga inductiva:
La salida puede quedar destruida
Retardo de señal:
máx. 100 µs (En caso de conexión, con corriente de carga mínima de 50 mA)
Desconexión sobrecorriente:
min. 0,7 A
Corriente de salida en caso de rotura de masa en estado desconectado:
< 1 mA
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Axioline Smart Elements
Construcción:
modular
Posición de montaje:
Consulte el sistema en el que emplea el Smart Element.
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades de aislamiento:
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
1,2 W
Potenciales: Alimentación de lógica de los Smart Elements (USE):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Potenciales: Alimentación de periféricos (UP):
Absorción de corriente:
min. 40 mA (sin periferia conectada)
Protección por fusible:
Consulte el sistema en el que emplea el Smart Element.
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Alimentación lógica/alimentación de 24 V (periferia):
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación lógica/tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional:
500 V AC, 50 Hz, 1 min
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Periferia
Nota acerca del tipo de conexión:
Al seleccionar los cables tenga en cuenta la temperatura de servicio admisible según IEC o UL.
Periferia:
Sección de conductor rígido:
0,25 mm² ... 1,5 mm²
Sección de conductor flexible:
0,25 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Sección de conductor flexible con puntera, con manguito de plástico:
0,25 mm² ... 1,5 mm²
Sección de conductor flexible con puntera, sin manguito de plástico:
0,25 mm² ... 1,5 mm²
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 60 °C
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
30g
Choque continuo según EN 60068-2-27/IEC 60068-2-27:
10g
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje por encaje (Ranura para Smart Element)
