Descripción
Axioline F, Módulo de entrada digital, Seguridad funcional, Tecnología SafetyBridge, Entradas digitales: 4 (Con asignación de 2 canales), 8 (Con asignación de 1 canal), 24 V DC, tecnología de conexión: 2, 3, 4 conductores, índice de protección: IP20; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).

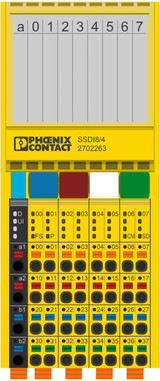

Enlace al fabricante: AXL F SSDI8/4 1F - Módulo de seguridad
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
53,6 mm
Altura:
126,1 mm
Profundidad:
54 mm
Observación acerca de indicaciones de medida:
Dimensiones de la carcasa
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
amarillo (RAL 1018)
Interfaces:
Bus local Axioline F:
Número de canales:
1
Tipo de conexión:
Conexión push-in
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Área de direcciones de entrada:
8 Byte
Espacio de direcciones de salida:
8 Byte
Telegrama de datos de bus de campo:
Demanda de datos de parámetros:
1 Byte
Necesidad de datos de configuración:
7 Byte
Datos de entrada:
Digital::
Denominación Entrada:
Entradas digitales
Descripción de la entrada:
IEC 61131-2 tipo 3
Número de entradas:
8 (Con asignación de 1 canal)
Longitud del cable:
máx. 1000 m (desde la salida de ciclo hasta la entrada segura (suma de ida y vuelta))
Tecnología de conexión:
2, 3, 4 conductores
Tensión de entrada:
24 V DC (mediante salidas de ciclo T1 y T2 o alimentación externa)
Rango de tensión de entrada:
-3 V DC ... 30,2 V DC
Tensión de entrada nominal UIN:
24 V DC
Corriente nominal de entrada a UIN:
típ. 4,2 mA
Corriente de entrada típica por canal:
4,2 mA
Tiempo de filtro de entrada:
15 ms
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Axioline F
Aplicación:
Tecnología SafetyBridge
Construcción:
modular
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades eléctricas:
Medio de transmisión:
Cobre
Potenciales:
Circuito de protección:
Protección contra polarización, circuito de protección CEM, detección de subtensión
Potenciales: Suministro del bus local Axioline F (UBus):
Tensión de alimentación:
19,2 V DC ... 30,2 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
9 mA
Potenciales: Alimentación para módulos de entradas digitales (UI):
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Enchufe Axioline F
Enchufe Axioline F:
Sección de conductor rígido:
0,2 mm² ... 1,5 mm²
Sección de conductor flexible:
0,2 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-35 °C ... 60 °C (Posición de montaje: discrecional)
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 108 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
66 kPa ... 108 kPa (hasta 3500 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
10 % ... 75 % (En un valor medio, ocasionalmente 85 %, sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
10 % ... 75 % (sin condensación)
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
