Descripción

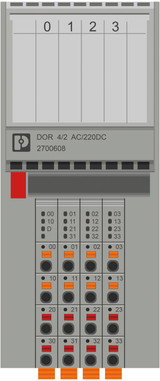

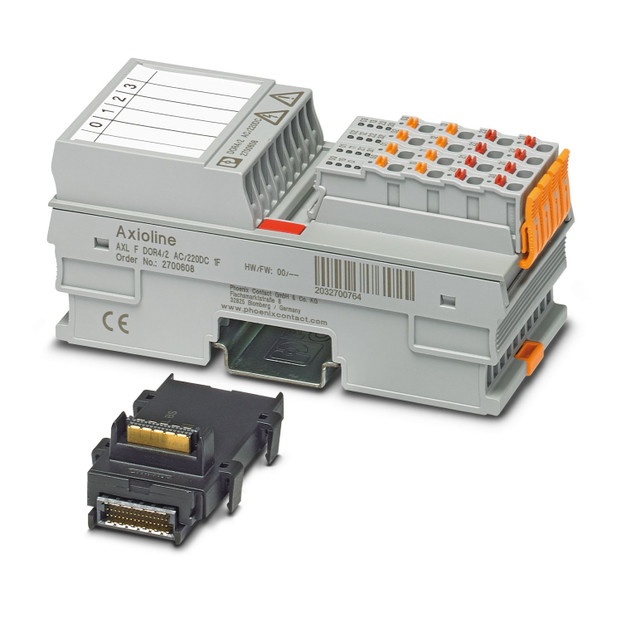

Axioline F, Módulo de relés, Salidas por relé: 4 (libre de potencial), Contacto abierto, 220 V DC, 230 V AC, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).
Enlace al fabricante: AXL F DOR4/2 AC/220DC 1F - Módulo de relés
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
53,6 mm
Altura:
126,1 mm
Profundidad:
54 mm
Observación acerca de indicaciones de medida:
La profundidad es válida en el uso de un carril DIN TH 35-7.5 (según EN 60715).
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Interfaces:
Bus local Axioline F:
Número de interfaces:
2
Tipo de conexión:
Conexión push-in
Velocidad de transmisión:
100 MBit/s
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Área de direcciones de entrada:
0 Byte
Espacio de direcciones de salida:
1 Byte
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
1 Byte
Necesidad de datos de configuración:
6 Byte
Datos de salida:
Relé:
Número de salidas:
4 (libre de potencial)
Tecnología de conexión:
2 conductores
Tipo de conmutación del contacto:
Contacto abierto
Corriente de conmutación:
máx. 110 mA DC (250 V DC, L/R ≤ 50 ms, aplicaciones con homologación UL)
Potencia mín. de conmutación:
máx. 25 W (125 V DC, 250 V DC, aplicaciones con homologación UL)
Capacidad de ruptura según IEC 60947-5-1:
0,1 A (250 V (DC-13))
Número de maniobras:
máx. 6 (por minuto)
Vida útil mecánica:
10x 106 operaciones
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Axioline F
Construcción:
blockmodular
Posición de montaje:
a discreción (se debe tener en cuenta el derating de temperatura y corriente)
Volumen de suministro:
incluido módulo de zócalo de bus y conectores Axioline F
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades de aislamiento:
Categoría de sobretensión:
III (EN 61010-2-201/UL 61010-2-201), hasta 2000 m sobre el nivel del marII (EN 61010-2-201/UL 61010-2-201), hasta 3000 m sobre el nivel del mar
Grado de polución:
2
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
1,4 W
Potenciales: Suministro del bus local Axioline F (UBus):
Tensión de alimentación:
5 V DC (a través del módulo de zócalo de bus)
Absorción de corriente:
máx. 280 mA (todos los relés excitados)
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Contacto del relé/lógica:
5 kV
Tensión de prueba: Contacto de relé/tierra funcional:
5 kV
Tensión de prueba: Contacto de relé/contacto de relé (contacto abierto):
1 kV, 50 Hz, 1 min
Tensión de prueba: Contacto de relé/contacto de relé (conectores macho adyacentes):
2,5 kV
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Enchufe Axioline F
Nota acerca del tipo de conexión:
Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación".¡Al elegir los cables tenga en cuenta que la temperatura de los puntos de contacto con una sección de cable reducida y una alta
Enchufe Axioline F:
Sección de conductor rígido:
0,2 mm² ... 1,5 mm²
Sección de conductor flexible:
0,2 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 40 °C (canal de máx. 8 A con posición de montaje a voluntad)
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
20g (interrupción de contactos) / 5g (cierre de contactos)
Choque continuo según EN 60068-2-27/IEC 60068-2-27:
10g
Normas y especificaciones:
Desarrollado según la norma:
Inmunidad a interferencias provocadas por perturbaciones conducidas
Denominación de norma:
Condiciones ambientales
Normas/disposiciones:
IEC 61850-3
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
