Descripción

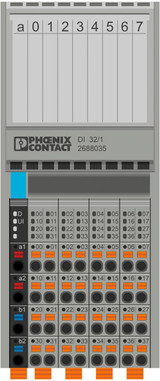

Axioline F, Módulo de entrada digital, Entradas digitales: 32, 24 V DC, tecnología de conexión: 1 conductor, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20, incluido módulo de zócalo de bus y conectores Axioline F; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).
Enlace al fabricante: AXL F DI32/1 1F - Módulo digital
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
53,6 mm
Altura:
126,1 mm
Profundidad:
54 mm
Observación acerca de indicaciones de medida:
La profundidad es válida en el uso de un carril DIN TH 35-7.5 (según EN 60715).
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Interfaces:
Bus local Axioline F:
Número de interfaces:
2
Tipo de conexión:
Conexión push-in
Velocidad de transmisión:
100 MBit/s
Propiedades de sistema:
Datos de programación (LocalbusSlave):
Área de direcciones de entrada:
4 Byte
Espacio de direcciones de salida:
0 Byte
Telegrama de datos de bus de campo (PROFIBUS):
Demanda de datos de parámetros:
3 Byte
Necesidad de datos de configuración:
6 Byte
Datos de entrada:
Digital::
Denominación Entrada:
Entradas digitales
Descripción de la entrada:
EN 61131-2 tipo 1 y 3
Número de entradas:
32
Tecnología de conexión:
1 conductor
Margen de tensión de entrada Señal "0":
-3 V DC ... 5 V DC
Margen de tensión de entrada Señal "1":
11 V DC ... 30 V DC
Tensión de entrada nominal UIN:
24 V DC
Corriente nominal de entrada a UIN:
2,4 mA
Recorrido de la corriente:
lineal hasta la corriente nominal, después constante aprox. 2,4 mA
Tiempo de filtro de entrada:
< 100 µs
Actualización de los datos de proceso:
< 100 µs
Circuito de protección:
Prot. contra inversión de polaridad; diodo paralelo; con protección por fusible externa de 5 A (solo para la puesta en servicio)
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Axioline F
Construcción:
blockmodular
Posición de montaje:
a discreción (sin derating de temperatura)
Volumen de suministro:
incluido módulo de zócalo de bus y conectores Axioline F
Características especiales:
El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA)
Propiedades de aislamiento:
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
3,65 W
Potenciales: Suministro del bus local Axioline F (UBus):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Absorción de corriente:
máx. 50 mA
Potenciales: Alimentación para módulos de entradas digitales (UI):
Protección por fusible:
máx. 8 A (Protección contra inversión de polaridad hasta 5 A)
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Alimentación de 5 V del bus local (UBus)/alimentación de 24 V (periferia):
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 5 V del bus local (UBus)/tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional:
500 V AC, 50 Hz, 1 min
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Enchufe Axioline F
Nota acerca del tipo de conexión:
Aplicaciones con homologación UL: utilice únicamente conductores de cobre.
Enchufe Axioline F:
Sección de conductor rígido:
0,2 mm² ... 1,5 mm²
Sección de conductor flexible:
0,2 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 60 °C
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
30g
Choque continuo según EN 60068-2-27/IEC 60068-2-27:
10g
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
