Descripción

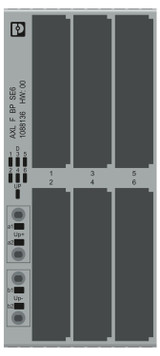

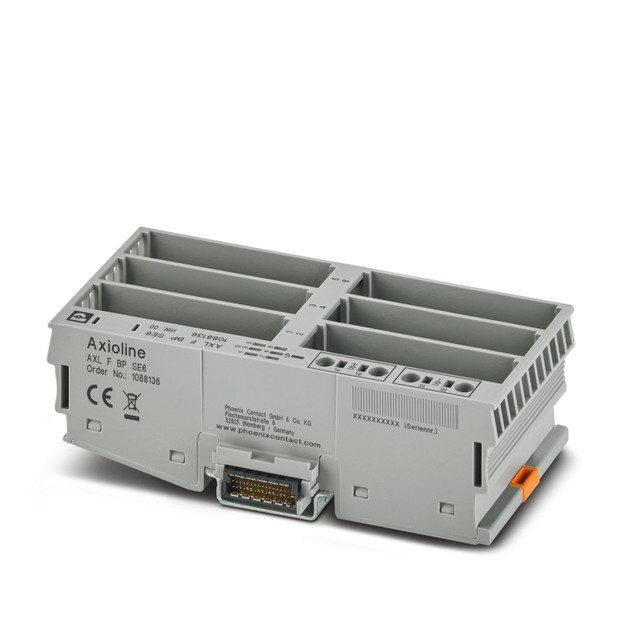

Axioline F, Backplane, 6 ranuras para Axioline Smart Elements, velocidad de transmisión en el bus local: 100 MBit/s, índice de protección: IP20; El producto se está adaptando a la Ley de Resiliencia Cibernética (CRA).
Enlace al fabricante: AXL F BP SE6 - Soportes modulares
Especificaciones
Dimensiones:
Esquema de dimensiones:
Anchura:
55 mm
Altura:
122,4 mm
Profundidad:
36,9 mm
Observación acerca de indicaciones de medida:
La profundidad es válida en el uso de un carril DIN TH 35-7.5 (según EN 60715).
Anchura del módulo completo:
55 mm
Altura del módulo completo:
124,6 mm
Profundidad del módulo completo:
76,1 mm
Observación:
La profundidad es válida en el uso de un carril DIN TH 35-7.5 (según EN 60715).
Notas:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Datos del material:
Color (Carcasa):
gris (RAL 7042)
Interfaces:
Bus local Axioline F:
Número de interfaces:
6
Tipo de conexión:
Conexión push-in
Velocidad de transmisión:
100 MBit/s
Interfaz Smart Element:
Propiedades del artículo:
Tipo de producto:
Componente de E/S
Familia de productos:
Axioline F
Construcción:
blockmodular
Posición de montaje:
Montaje mural sobre carril DIN horizontal o vertical
Características especiales:
6 ranuras para Axioline Smart Elements
Propiedades de aislamiento:
Categoría de sobretensión:
II (IEC 60664-1, EN 60664-1)
Grado de polución:
2 (IEC 60664-1, EN 60664-1)
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
0,85 W
Potenciales: Suministro del bus local Axioline F (UBus):
Tensión de alimentación:
19,2 V DC ... 30 V DC (incl. todas las tolerancias, incl. ondulación)
Potenciales: Alimentación de lógica de los Smart Elements (USE):
Potenciales: Alimentación de periféricos (UP):
Absorción de corriente:
min. 1,5 mA (sin Smart Elements enchufados, con tensión nominal)
Circuito de protección:
Prot. contra sobretensiones; Diodo supresor
Protección por fusible:
máx. 12 A (Aplicaciones con homologación UL)
Separación galvánica/aislamiento de los márgenes de tensión:
Tensión de prueba: Alimentación de 5 V del bus local (UBus)/alimentación de 24 V (periferia):
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 5 V del bus local (UBus)/tierra funcional:
500 V AC, 50 Hz, 1 min
Tensión de prueba: Alimentación de 24 V (periferia) / tierra funcional:
500 V AC, 50 Hz, 1 min
Datos de conexión:
Tecnología de conexión:
Denominación Conexión:
Alimentación de periféricos (UP)
Nota acerca del tipo de conexión:
Tenga en cuenta las indicaciones sobre las secciones de cable en el manual del usuario "Axioline F: sistema e instalación".
Alimentación de periféricos (UP):
Sección de conductor rígido:
0,5 mm² ... 2,5 mm²
Sección de conductor flexible:
0,5 mm² ... 2,5 mm²
Sección de conductor AWG:
20 ... 14
Longitud de pelado:
8 mm
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Temperatura ambiente (servicio):
-25 °C ... 60 °C
Índice de protección:
IP20
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (sin condensación)
Ensayo mecánico:
Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6:
5g
Choque según EN 60068-2-27/IEC 60068-2-27:
30g
Choque continuo según EN 60068-2-27/IEC 60068-2-27:
10g
Normas y especificaciones:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
