Descripción

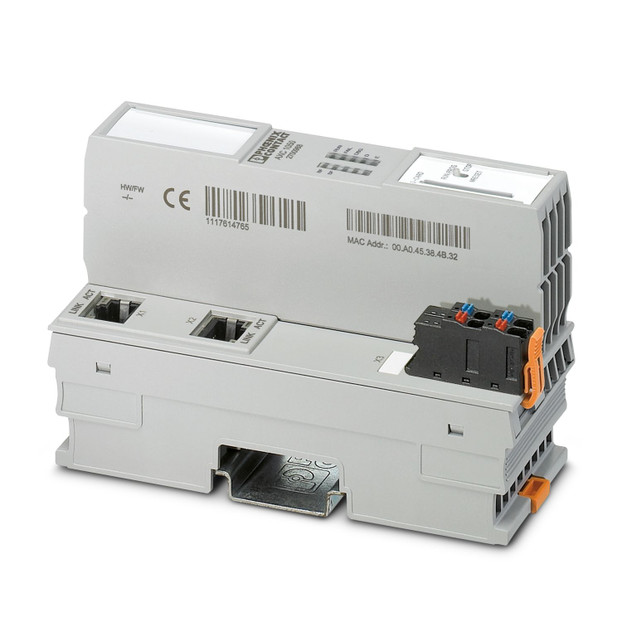

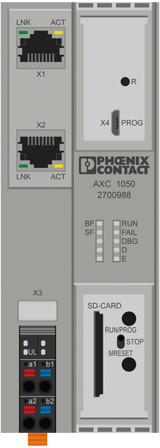

Control axial para el sistema de mando directo de E/S Axioline. Con 2 interfaces Ethernet y posibilidad de programación conforme a IEC 61131-3. Completo con conector y superficie de rotulación.
Enlace al fabricante: AXC 1050 - Sistema de control
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Solo para el uso industrial
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo:
Tipo de producto:
Mando
Familia de productos:
Axiocontrol
Construcción:
modular
Propiedades de aislamiento:
Clase de protección:
III (IEC 61140, EN 61140, VDE 0140-1)
Pantalla:
Display para diagnóstico:
no
Propiedades de sistema:
Memoria de datos remanentes:
48 kbyte(s) (NVRAM)
Sistema de tiempo de ejecución IEC -61131:
Memoria de programa:
2 MByte
Memoria de datos:
2 MByte
Número tareas de mando:
8
Axioline:
Número de datos de proceso:
máx. 32768 Bit (Cliente Modbus/TCP interno)
Número de participantes soportados:
máx. 16 (en el controlador PROFINET)
Número de participantes de bus local conectables:
máx. 63 (Hay que observar la absorción de corriente)
INTERBUS-Master:
Número de datos de proceso (Datos de entrada y salida Axioline máx.):
máx. 8192 Bit (por estación)
Número de datos de proceso (Datos de entrada Axioline máx.):
máx. 4096 Bit (Bus local Axioline F (entrada))
Número de datos de proceso (Datos de salida Axioline máx.):
máx. 4096 Bit (Bus local Axioline F (salida))
PROFINET:
Función del módulo:
Controlador PROFINET, equipo PROFINET
Especificación:
Version 2.3
Tasa de actualización:
min. 4 ms (1 participante)
Conformance Class:
A
Funcionalidad admitida:
MRP
Device ID:
0093hex
Vendor ID:
00B0hex
Función:
Función de redundancia:
sí
Nota acerca de la función de redundancia:
posibilidad de redundancia del sistema aplicativa
Función de seguridad:
no
Datos de programación:
Longitud de registro (maestro):
1482 Byte
Funcionalidad:
Lenguajes de programación soportados:
Texto estructurado (ST)
Requisitos del sistema:
Herramienta para configuración:
Config+ a partir de la versión 1.01
Herramienta para diagnóstico:
DIAG+
Sistema de tiempo de utilización:
eCLR
Interfaz de aplicación:
OPC
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
3,2 W
Reloj de tiempo real:
Reloj de tiempo real:
sí
Descripción del reloj de tiempo real:
1,73 s/día = 20 ppm a 25 °C
Potenciales:
Circuito de protección:
Protección contra inversión de polaridad de la tensión de alimentación; electrónico
Potenciales: Alimentación de la tensión lógica UL (a partir de UL se genera el suministro del bus local Axioline F Ubus):
Tensión de alimentación:
5 V DC (a través del módulo de zócalo de bus)
Absorción de corriente:
típ. 100 mA (sin E/S y UL = 24 V)
Consumo de potencia:
máx. 13,2 W (2,0 A en Ubus, UL = 24 V)
Potenciales: Suministro del bus local Axioline F (UBus):
Fuente de alimentación:
2 A
Datos de conexión:
Tipo de conexión:
Micro USB Modelo B
Enchufe Axioline F:
Sección de conductor rígido:
0,2 mm² ... 1,5 mm²
Sección de conductor flexible:
0,2 mm² ... 1,5 mm²
Sección de conductor AWG:
24 ... 16
Longitud de pelado:
8 mm
Interfaces:
Servidor Web:
sí
Bus local Axioline F:
Número de interfaces:
1
Velocidad de transmisión:
max. 115,2 kBit/s
Ethernet:
Sistema bus:
USB
Nota acerca del tipo de conexión:
Autonegoation y Autocrossing
Física de transmisión:
Ethernet en RJ45-par trenzado
Número de canales:
1
Servicio:
Dimensiones:
Esquema de dimensiones:
Anchura:
45 mm
Altura:
126,1 mm
Profundidad:
74 mm
Observación acerca de indicaciones de medida:
La profundidad es válida en el uso de un carril DIN TH 35-7.5 (según EN 60715).
Datos del material:
Color:
gris (RAL 7042)
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-25 °C ... 55 °C hasta 3000 m sobre el nivel del mar
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Humedad de aire admisible (servicio):
5 % ... 95 % (según DIN EN 61131-2, sin rocío, sin formación de hielo)
Humedad de aire admisible (almacenamiento / transporte):
5 % ... 95 % (según DIN EN 61131-2, sin rocío, sin formación de hielo)
Choques (en servicio):
10g (Comprobación de choque continuo según DIN EN 60068-2-27)
Vibración (servicio):
5g
Presión de aire (servicio):
70 kPa ... 106 kPa (hasta 3000 m por encima de NN)
Presión de aire (almacenamiento / transporte):
58 kPa ... 106 kPa (hasta 4500 m sobre el nivel del mar)
Homologaciones:
UL, EE. UU. / Canadá:
Marcado:
cULus
Certificado:
E238705
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva EMC 2014/30/UE
Conformidad con las directivas CEM:
Comprobación de la emisión de interferencias según EN IEC 61000-6-3 Clase B
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
