Descripción

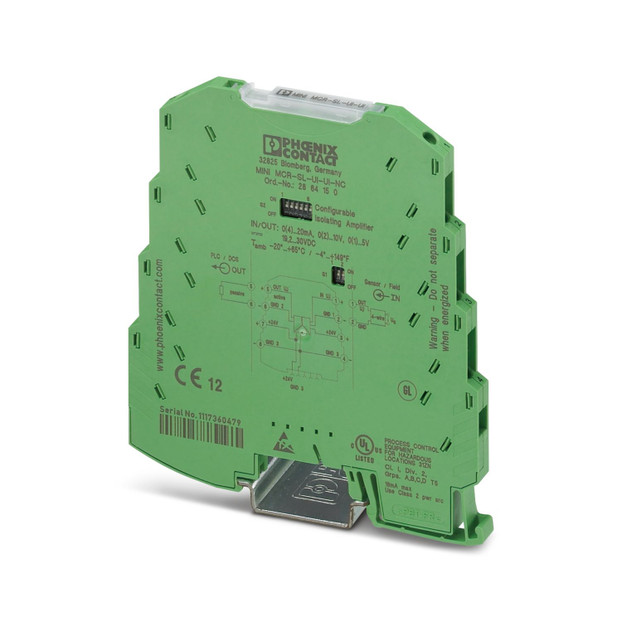

Amplificador de separación de 3 vías para la separación galvánica de señales analógicas, entrada/salida configurable a través de interruptor DIP, con conexión por tornillo, configuración estándar
Enlace al fabricante: MINI MCR-SL-UI-UI-NC - Acondicionador de señal de entrada
Especificaciones
Notas:
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo:
Tipo de producto:
Acondicionador de señal de entrada
Familia de productos:
MINI Analog
Número de canales:
1
Configuración:
Conmutador DIP
Propiedades de sistema:
Funcionalidad:
Propiedades eléctricas:
Separación galvánica:
Separación de 3 vías
Separación galvánica entre la entrada y la salida:
sí
Frecuencia límite (3 dB):
~ 100 Hz
Potencia disipada máxima con condición nominal:
184,3 mW
Circuito de protección:
Protección contra transitorios
Respuesta gradual (10-90%):
~ 3,2 ms
Coeficiente de temperatura máximo:
< 0,01 %/K
Coeficiente de temperatura típico:
< 0,002 %/K
Error de transmisión máximo:
< 0,4 % (sin ajuste)
Separación galvánica:
Categoría de sobretensión:
II
Grado de polución:
2
Separación galvánica Entrada/salida/alimentación IEC/EN 61010:
Normas/especificaciones:
EN 61000-4-6
Tensión de aislamiento de dimensionamiento:
50 V AC/DC
Tensión de prueba:
1,5 kV AC (50 Hz, 60 s)
Aislamiento:
Aislamiento básico
Alimentación:
Tensión nominal de alimentación:
24 V DC
Tensión de alimentación:
19,2 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715)
Absorción de corriente máxima:
< 9 mA (Salida de tensión, con 24 V DC, carga incl.)
Consumo de potencia (Salida I):
< 450 mW (Salida de corriente)
Consumo de potencia (Salida U):
< 200 mW (Salida de tensión)
Datos de entrada:
Señal: Tensión/corriente:
Número de entradas:
1
Configurable/Programable:
Sí, sin configurar
Señal de entrada Tensión:
2 V ... 10 V
Señal de entrada Tensión máxima:
30 V
Señal de entrada Corriente:
4 mA ... 20 mA
Señal de entrada Corriente máxima:
50 mA
Resistencia de entrada Entrada de tensión:
~ 100 kΩ
Resistencia de entrada Entrada de corriente:
~ 50 Ω
Datos de salida:
Número de salidas:
1
Señal de salida tensión:
2 V ... 10 V
Señal de salida tensión máxima:
aprox. 12,5 V
Tensión en circuito abierto:
aprox. 12,5 V
Señal de salida corriente:
4 mA ... 20 mA
Señal de salida corriente máxima:
28 mA
Corriente de cortocircuito:
aprox. 22 mA
Carga/Carga de salida Salida de tensión:
≥ 10 kΩ
Carga/Carga de salida Salida de corriente:
< 500 Ω (con 20 mA)
Ripple:
< 20 mVPP (A 10 kΩ)
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
12 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
26 ... 12
Dimensiones:
Esquema de dimensiones:
Anchura:
6,2 mm
Altura:
93,1 mm
Profundidad:
101,2 mm
Datos del material:
Color:
verde (RAL 6021)
Material carcasa:
PBT
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 2
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-20 °C ... 65 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Homologaciones:
CE:
Certificado:
Conformidad CE
UL, EE. UU. / Canadá:
Marcado:
Class I, Div. 2, Groups A, B, C, D T5
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Observación:
Criterio B
Emisión de interferencias:
Descarga de electricidad estática:
Campo electromagnético AF:
Denominación:
Magnitudes perturbadoras conducidas
Desviación típica del valor final del margen de medición:
5 %
Transitorios rápidos (Burst):
Sobrecorriente momentánea (surge):
Perturbaciones conducidas:
Normas y especificaciones:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715.
Posición de montaje:
discrecional
