Descripción

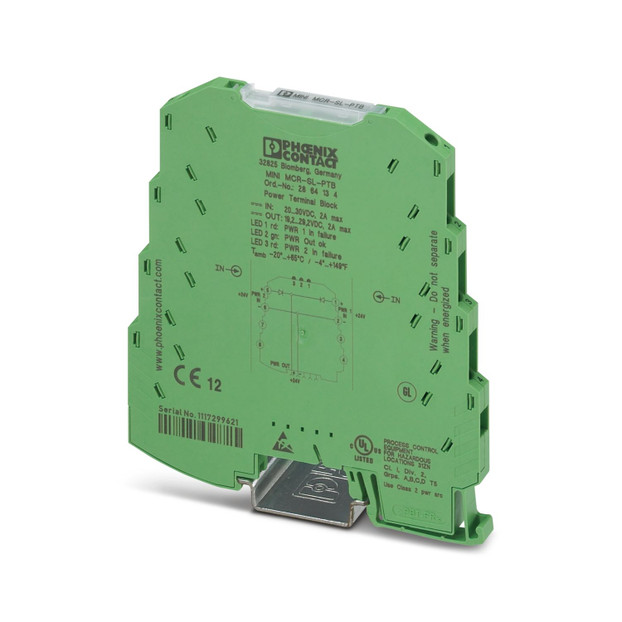

Borne de alimentación MCR p. varios mód. MINI Analog a través de conec. p. carriles, con conex. por tornillo, absorción corriente hasta 2 A máx.
Enlace al fabricante: MINI MCR-SL-PTB - Borne de alimentación
Especificaciones
Notas:
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo:
Tipo de producto:
Módulo de alimentación
Familia de productos:
MINI Analog
Datos de entrada:
Margen de tensión de entrada DC:
20 V DC ... 30 V DC
Corriente de entrada máxima:
2 A
Protección contra inversión de polaridad:
Sí
Datos de salida:
Gama de tensión de salida:
Tensión de entrada - 0,8 V
Datos de conexión:
Entrada:
Tipo de conexión:
Conexión por tornillo
Sección de conductor rígido mín.:
0,2 mm²
Sección de conductor rígido máx.:
2,5 mm²
Sección de conductor flexible mín.:
0,2 mm²
Sección de conductor flexible máx.:
2,5 mm²
Sección de conductor AWG mín.:
26
Sección de conductor AWG máx.:
12
Longitud de pelado:
12 mm
Rosca de tornillo:
M3
Señalización:
Indicación de estado:
LED verde (alimentación)
Indicación de errores:
LED rojo
Dimensiones:
Esquema de dimensiones:
Anchura:
6,2 mm
Altura:
93,1 mm
Profundidad:
102,5 mm
Datos del material:
Material carcasa:
PBT
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 2
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-20 °C ... 65 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altura de fijación:
≤ 2000 m
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Homologaciones:
CE:
Certificado:
Conformidad CE
UL, EE. UU. / Canadá:
Marcado:
UL 508 Listed
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Observación:
Criterio B
Emisión de interferencias:
Normas/especificaciones:
EN 61000-4-6
Descarga de electricidad estática:
Campo electromagnético AF:
Denominación:
Magnitudes perturbadoras conducidas
Criterio de evaluación:
A
Transitorios rápidos (Burst):
Sobrecorriente momentánea (surge):
Perturbaciones conducidas:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715.
Posición de montaje:
discrecional
