Descripción

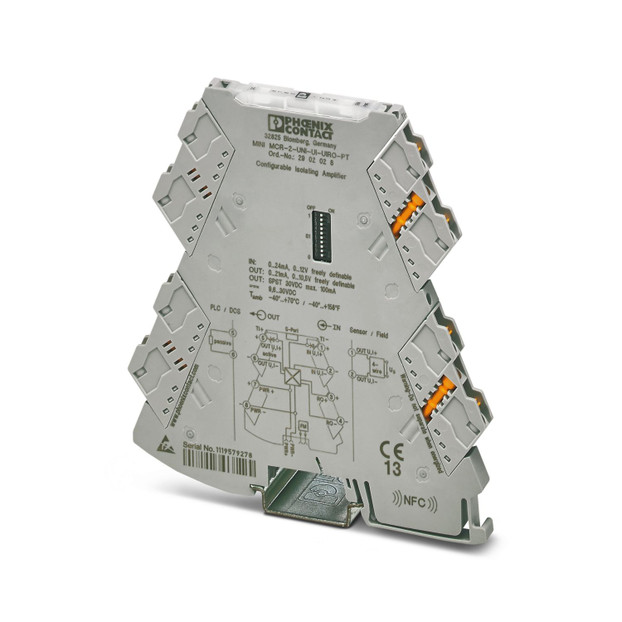

Amplificador de separación de 4 vías de configuración universal, con salida de conmutación y tecnología de conexión enchufable para la separación galvánica de señales analógicas. Configurable a través del interruptor DIP o del software. Tecnología de conexión push-in, configuración estándar.
Enlace al fabricante: MINI MCR-2-UNI-UI-UIRO-PT - Acondicionador de señal de entrada
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo:
Tipo de producto:
Acondicionador de señal de entrada
Familia de productos:
MINI Analog Pro
Número de canales:
1
Configuración:
App
Propiedades de sistema:
Funcionalidad:
Propiedades eléctricas:
Separación galvánica:
Separación de 4 vías
Separación galvánica entre la entrada y la salida:
sí
Respuesta gradual (0-99 %):
25 ms (Frecuencia de muestreo de 240 Hz, solo ajustable mediante software)
Coeficiente de temperatura máximo:
0,01 %/K
Coeficiente de temperatura típico:
0,01 %/K
Error de transmisión máximo:
0,1 % (del valor final)
Separación galvánica:
Categoría de sobretensión:
II
Grado de polución:
2
Separación galvánica Entrada/salida/alimentación IEC/EN 61010-1:
Normas/especificaciones:
GB/T 3836.3
Tensión de aislamiento de dimensionamiento:
300 Vrms
Tensión de prueba:
3 kV AC (50 Hz, 60 s)
Aislamiento:
aislamiento reforzado
Alimentación:
Tensión nominal de alimentación:
24 V DC
Tensión de alimentación:
9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715)
Absorción de corriente típica:
63 mA (12 V DC)
Consumo de potencia (Salida I):
≤ 1 W (con IOUT = 20 mA, 9,6 V DC, carga de 600 Ω)
Datos de entrada:
Señal: Tensión/corriente:
Número de entradas:
1
Configurable/Programable:
Sí
Señal de entrada Tensión:
0 V ... 12 V (ajustable a través de software)
Señal de entrada Tensión máxima:
12 V
Señal de entrada Corriente:
0 mA ... 24 mA (ajustable a través de software)
Señal de entrada Corriente máxima:
24 mA
Resistencia de entrada Entrada de tensión:
> 120 kΩ
Resistencia de entrada Entrada de corriente:
aprox. 50 Ω (+0,7 V para diodo de prueba)
Datos de salida:
Conmutar: Transistor:
Número de salidas:
1
Tipo de conmutación del contacto:
1 contacto abierto
Tensión mínima de activación:
1 V
Tensión de conmutación máxima:
30 V DC
Corriente de conmutación mínima:
100 µA
Corriente de conmutación máxima:
100 mA (con 30 V)
Señal de salida tensión:
0 V ... 10,5 V (ajustable a través de software)
Señal de salida tensión máxima:
aprox. 12,3 V
Señal de salida corriente:
0 mA ... 21 mA (ajustable a través de software)
Señal de salida corriente máxima:
24,6 mA
Carga/Carga de salida Salida de tensión:
≥ 10 kΩ
Carga/Carga de salida Salida de corriente:
≤ 600 Ω (con 20 mA)
Ripple:
< 20 mVPP (en 600 Ω)
Datos de conexión:
Tipo de conexión:
Micro USB Modelo B
Longitud de pelado:
10 mm
Sección de conductor rígido:
0,14 mm² ... 2,5 mm² (sin puntera)
Sección de conductor flexible:
0,14 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 12 (flexible)
Datos Ex:
Instalación Ex (EPL):
Div. 2
Interfaces:
Datos: Interfaz IFS:
Señalización:
Indicación de estado:
LED amarillo (salida de conmutación)
Indicación de errores:
LED rojo
Dimensiones:
Anchura:
6,2 mm
Altura:
109,81 mm
Profundidad:
119,2 mm
Datos del material:
Color:
gris (RAL 7042)
Material carcasa:
PBT
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 2
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (no evaluado por UL)
Temperatura ambiente (servicio):
-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Homologaciones:
CE:
Certificado:
BY/112 02.01 TP012 103.01 00079
ATEX:
Marcado:
2Ex ec IIC T4 Gc
IECEx:
CCC / China-Ex:
UL, EE. UU. / Canadá:
Homologación para la construcción naval:
EAC Ex:
Datos para construcción naval:
Temperature:
B
Humidity:
B
Vibración:
A
EMC:
A
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Observación:
Deben tomarse medidas de protección contra una descarga electrostática.
Emisión de interferencias:
Descarga de electricidad estática:
Campo electromagnético AF:
Denominación:
Magnitudes perturbadoras conducidas
Desviación típica del valor final del margen de medición:
2,8 %
Transitorios rápidos (Burst):
Sobrecorriente momentánea (surge):
Perturbaciones conducidas:
Normas y especificaciones:
GB Standard:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715.
Posición de montaje:
discrecional
