Descripción

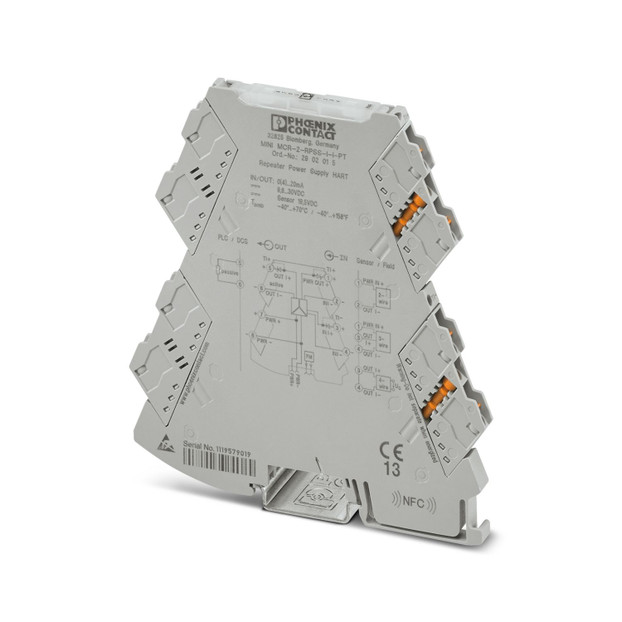

Amplificador separador de alimentación de 3 vías con técnica de conexión enchufable. Transparencia HART, señal de entrada 0(4) mA ... 20 mA, señal de salida 0(4) mA ... 20 mA. El dispositivo puede usarse tanto en modo de separador como en modo de amplificador separador de alimentación. Técnica de conexión push-in
Enlace al fabricante: MINI MCR-2-RPSS-I-I-PT - Acondicionador de señal de alimentación
Especificaciones
Notas:
Nota sobre el uso:
Nota sobre la aplicación:
Según la situación actual, estamos preparando el producto para que, a partir del 11 de diciembre de 2027, cumpla los requisitos de la Ley de Resiliencia Cibernética de la UE (CRA), de acuerdo con la información disponible actualmente sobre dicha ley.
Restricción de uso:
Indicación CEM:
CEM: producto de clase A, véase declaración del fabricante en el centro de descargas
Propiedades del artículo:
Tipo de producto:
Acondicionador de señal de alimentación
Familia de productos:
MINI Analog Pro
Número de canales:
1
Propiedades eléctricas:
Separación galvánica:
Separación de 3 vías
Separación galvánica entre la entrada y la salida:
sí
Frecuencia límite (3 dB):
1,75 kHz
Circuito de protección:
Protección contra transitorios
Comportamiento de transmisión de señales:
In = Out
Respuesta gradual (10-90%):
< 200 µs (típ.)
Coeficiente de temperatura máximo:
0,0075 %/K
Coeficiente de temperatura típico:
0,0075 %/K
Error de transmisión máximo:
0,1 % (del valor final en modo de separador)
Separación galvánica:
Categoría de sobretensión:
II
Grado de polución:
2
Separación galvánica Entrada/salida/alimentación IEC/EN 61010-1:
Normas/especificaciones:
GB/T 3836.4
Tensión de aislamiento de dimensionamiento:
300 Vrms
Tensión de prueba:
3 kV AC (50 Hz, 60 s)
Aislamiento:
aislamiento reforzado
Alimentación:
Tensión nominal de alimentación:
24 V DC
Tensión de alimentación:
9,6 V DC ... 30 V DC (Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, código de artículo 2869728), que puede encajarse en el carril DIN de 35 mm según EN 60715)
Absorción de corriente típica:
110 mA (con 12 V DC y en modo de separador alimentador)
Consumo de potencia:
≤ 1400 mW (con IOUT = 20 mA, 9,6 V DC, carga de 600 Ω)
Datos de entrada:
Señal: Corriente:
Descripción de la entrada:
Circuito de sensores
Número de entradas:
1
Señal de entrada Corriente:
4 mA ... 20 mA (Modo de separador alimentador y modo de separador)
Resistencia de entrada Entrada de corriente:
~ 68 Ω (+0,7 V para diodo de prueba)
Tensión de alimentación para transmisor:
> 19,5 V
Datos de salida:
Número de salidas:
1
Tensión en circuito abierto:
< 20 V
Señal de salida corriente:
4 mA ... 20 mA (Modo de separador alimentador y modo de separador)
Señal de salida corriente máxima:
24 mA
Carga/Carga de salida Salida de corriente:
≤ 600 Ω (20 mA)
Ripple:
< 20 mVPP (600 Ω)
Datos de conexión:
Tipo de conexión:
Conexión push-in
Longitud de pelado:
10 mm
Sección de conductor rígido:
0,14 mm² ... 2,5 mm² (sin puntera)
Sección de conductor flexible:
0,14 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 12 (flexible)
Datos Ex:
Instalación Ex (EPL):
Div. 2
Interfaces:
Comunicación de datos (bypass):
Función HART:
Transparencia HART
Protocolos soportados:
HART
Señalización:
Indicación de estado:
LED verde (tensión de alimentación)
Dimensiones:
Anchura:
6,2 mm
Altura:
109,81 mm
Profundidad:
119,2 mm
Datos del material:
Color:
gris (RAL 7042)
Material carcasa:
PBT
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 2
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 2
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (no evaluado por UL)
Temperatura ambiente (servicio):
-40 °C ... 70 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Altitud:
≤ 2000 m
Humedad de aire admisible (servicio):
5 % ... 95 % (sin condensación)
Homologaciones:
CE:
Certificado:
BY/112 02.01 TP012 103.01 00079
ATEX:
Marcado:
2Ex ec IIC T4 Gc
IECEx:
CCC / China-Ex:
UL, EE. UU. / Canadá:
Homologación para la construcción naval:
EAC Ex:
Datos para construcción naval:
Temperature:
B
Humidity:
B
Vibración:
A
EMC:
A
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Observación:
Deben tomarse medidas de protección contra una descarga electrostática.
Emisión de interferencias:
Descarga de electricidad estática:
Campo electromagnético AF:
Denominación:
Magnitudes perturbadoras conducidas
Transitorios rápidos (Burst):
Sobrecorriente momentánea (surge):
Perturbaciones conducidas:
Normas y especificaciones:
GB Standard:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Indicaciones de montaje:
Para puentear la tensión de alimentación puede utilizarse el conector de bus para carril, el cual puede encajarse en un carril DIN de 35 mm según EN 60715.
Posición de montaje:
discrecional
