Descripción

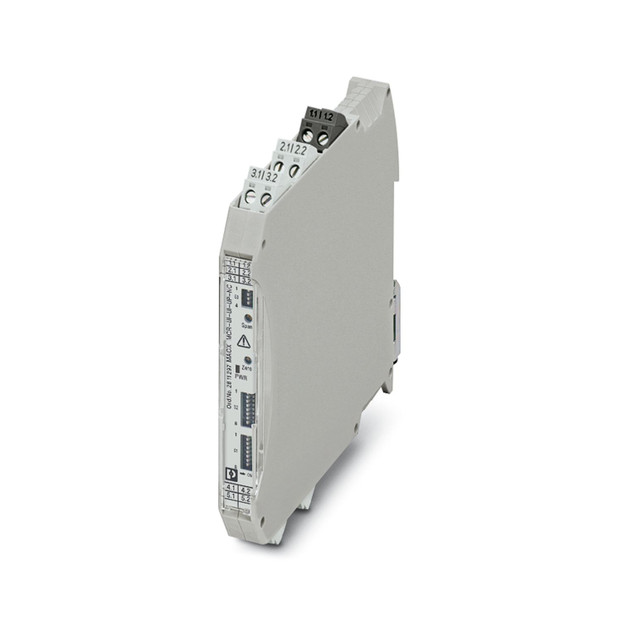

Amplificador de separación con separación galvánica y amplia gama de alimentación (24 V ... 230 V CA/CC) Interruptor DIP frontal, más de 1600 conversiones de señales ajustables. Configuración estándar ( IN 0 ... 10 V / OUT 0 ... 20 mA), conexión por tornillo, SIL
Enlace al fabricante: MACX MCR-UI-UI-UP-NC - Acondicionador de señal de entrada
Especificaciones
Propiedades del artículo:
Tipo de producto:
Acondicionador de señal de entrada
Familia de productos:
MACX Analog
Número de canales:
1
Configuración:
Conmutador DIP
Propiedades de sistema:
Funcionalidad:
Propiedades eléctricas:
Ajuste Span:
± 4 %
Ajuste Zero:
± 4 %
Separación galvánica entre la entrada y la salida:
sí
Frecuencia límite (3 dB):
10 kHz (conmutable 30 Hz)
Potencia disipada máxima con condición nominal:
< 0,9 W (20 mA)
Circuito de protección:
Protección contra transitorios
Respuesta gradual (10-90%):
11 ms (30 Hz)
Coeficiente de temperatura máximo:
0,0075 %/K
Error de transmisión máximo:
≤ 0,1 % (del valor final, ajustado)
Separación galvánica:
Tensión de prueba:
2,5 kV AC (50 Hz, 60 s)
Categoría de sobretensión:
II
Grado de polución:
2
Separación galvánica Entrada/salida/alimentación IEC/EN 61010-1:
Normas/especificaciones:
GB/T 3836.3
Tensión de aislamiento de dimensionamiento:
275 V
Aislamiento:
Separación segura
Separación galvánica Entrada/salida/alimentación IEC/EN 60079-7:
Alimentación:
Zona de tensión nominal de alimentación:
24 V AC/DC ... 230 V AC/DC -20 % ... +10 % (50/60 Hz)
Tensión de alimentación:
19,2 V AC/DC ... 253 V AC/DC (50/60 Hz)
Potencia disipada:
< 0,9 W (con 230 V AC / 20 mA)
Datos de entrada:
Señal: Tensión/corriente:
Número de entradas:
1
Señal de entrada Tensión:
2 V ... 10 V
Señal de entrada Tensión mínima:
± 50 mV
Señal de entrada Tensión máxima:
± 100 V
Señal de entrada Corriente:
4 mA ... 20 mA
Señal de entrada de corriente mín.:
± 1 mA
Señal de entrada Corriente máxima:
± 100 mA
Resistencia de entrada Entrada de tensión:
aprox. 1 MΩ (±1 V DC ... ±100 V DC)
Resistencia de entrada Entrada de corriente:
aprox. 10 Ω (±10 mA DC ... ±100 mA DC)
Datos de salida:
Número de salidas:
1
Configurable/Programable:
Sí, conmutable
Señal de salida tensión:
-2,5 V ... 2,5 V
Señal de salida tensión máxima:
15 V
Señal de salida tensión invertida:
0 V ... 10 V
Señal de salida corriente:
-20 mA ... 20 mA
Señal de salida corriente máxima:
35 mA
Señal de salida corriente invertida:
0 mA ... 20 mA
Carga/Carga de salida Salida de tensión:
≥ 1 kΩ (10 V)
Carga/Carga de salida Salida de corriente:
pasivo: ≤ (UB-2 V) / Ioutmax
Ripple:
< 10 mVef.
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 14
Par de apriete:
0,5 Nm ... 0,6 Nm
Conector hembra de pruebas:
Diámetro máx.:
2 mm
Datos Ex:
Instalación Ex (EPL):
Div. 2
Dimensiones:
Esquema de dimensiones:
Anchura:
12,5 mm
Altura:
112,5 mm
Profundidad:
113,7 mm
Profundidad NS 35/7,5:
114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715)
Datos del material:
Color:
gris (RAL 7042)
Material carcasa:
PA 6.6-FR
Parámetros:
Datos técnicos de seguridad: IEC 61508 - alta demanda:
Safety Integrity Level (SIL):
2
Datos técnicos de seguridad: IEC 61508 - baja demanda:
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (no evaluado por UL)
Temperatura ambiente (servicio):
-20 °C ... 45 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 85 °C
Rango de utilización superior (≤ 2000 m):
Altitud:
≤ 2000 m (Los datos técnicos se refieren a altitudes ≤2000 m sobre el nivel del mar. Para altitudes >2000 m sobre el nivel del mar, consulte la hoja de características.)
Tensión máxima en materia de seguridad Um:
60 V
Rango de utilización superior (≤ 3000 m):
Rango de altura:
> 4000 m ... 5000 m
Rango de utilización superior (≤ 4000 m):
Rango de utilización superior (≤ 5000 m):
Homologaciones:
CE:
Certificado:
BY/112 02.01 TP012 103.01 00078
ATEX:
Marcado:
2Ex ec IIC T4 Gc
UKCA Ex (UKEX):
IECEx:
CCC / China-Ex:
UL, EE. UU. / Canadá:
Homologación para la construcción naval:
Safety Integrity Level (SIL, IEC 61508):
INMETRO:
EAC Ex:
Datos para construcción naval:
Temperature:
B
Humidity:
B
Vibración:
A
EMC:
B
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Observación:
Durante las interferencias pueden producirse ligeras desviaciones.
Emisión de interferencias:
Campo electromagnético AF:
Denominación:
Magnitudes perturbadoras conducidas
Desviación típica del valor final del margen de medición:
4,6 %
Transitorios rápidos (Burst):
Perturbaciones conducidas:
Normas y especificaciones:
GB Standard:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
Posición de montaje:
discrecional
