Descripción

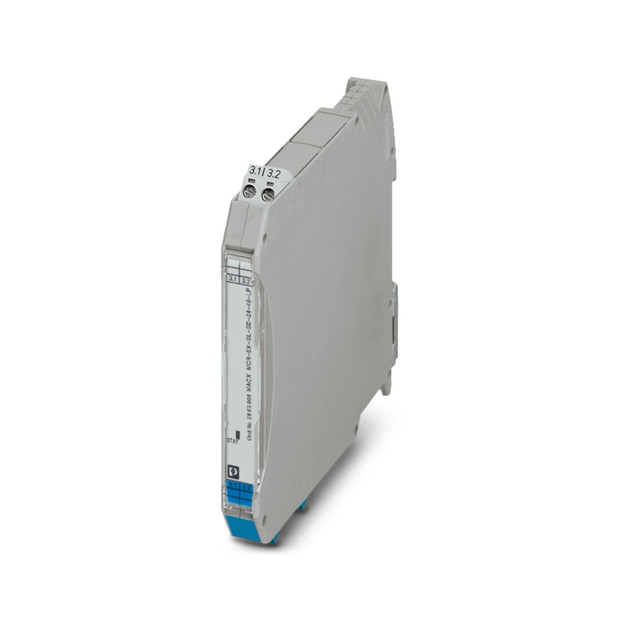

Bloque de control de válvulas Ex i. Para la activación con seguridad intrínseca de válvulas magnéticas Ex i, componentes de alarma o LEDs instalados en la zona Ex. Limitación de corriente a 48 mA. Para gases hasta el grupo IIC, alimentados en bucle, separación galvánica, SIL 3. Conexión por tornillo.
Enlace al fabricante: MACX MCR-EX-SL-SD-24-48-LP - Bloque de control de válvulas
Especificaciones
Propiedades del artículo:
Tipo de producto:
Bloque de control de válvulas
Familia de productos:
MACX Analog
Número de canales:
1
Válvula compatible:
Seitz Solenoid coil 11 G 52
Observación:
Adicionalmente EN 61326
Propiedades eléctricas:
Separación galvánica:
Separación de 2 vías
Separación galvánica entre la entrada y la salida:
sí
Coeficiente de temperatura máximo:
0,01 %/K
Separación galvánica:
Tensión de prueba:
2,5 kV AC (50 Hz, 60 s)
Categoría de sobretensión:
II
Grado de polución:
2
Separación galvánica Salida/entrada IEC/EN 60079-11:
Normas/especificaciones:
GB/T 3836.4
Tensión de aislamiento de dimensionamiento:
60 V (UIsolation rated "ec")
Separación galvánica Salida/entrada IEC/EN 61010-1:
Aislamiento:
Separación segura
Alimentación:
Tensión de alimentación:
alimentada por bucle, no es necesaria ninguna alimentación externa
Potencia disipada:
< 1,41 W
Datos de entrada:
Señal: Tensión:
Número de entradas:
1
Señal de entrada Tensión:
19,2 V DC ... 30 V DC (24 V DC, -20 % ... +25 %)
Señal de entrada Corriente máxima:
85 mA (Ue = 24 V DC)
Datos de salida:
Descripción de la salida:
intrínsecamente seguro
Número de salidas:
1
Tensión de salida:
≥ 10,5 V DC (48 mA)
Limitación de corriente:
> 48 mA
Tiempo de reacción:
< 20 ms
Tensión en circuito abierto:
> 24 V DC
Resistente al cortocircuito:
sí
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 14
Par de apriete:
0,5 Nm ... 0,6 Nm
Conector hembra de pruebas:
Diámetro máx.:
2 mm
Datos Ex:
Instalación Ex (EPL):
Div. 2
Circuitos con seguridad intrínseca (EPL):
[Div. 1]
Datos técnicos de seguridad:
Potencia de entrada Pi:
despreciable
Inductancia interna máx. Li:
despreciable
Capacidad interna máx. Ci:
despreciable
Tensión máx. de salida Uo:
27,7 V
Corriente máx. de salida Io:
101 mA
Potencia máx. de salida Po:
697 mW
Resistencia interna máxima Ri:
275,7 Ω
Tensión máxima en materia de seguridad Um:
60 V
IIA/I (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co:
27,9 mH / 2,2 µF
IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co:
13,9 mH / 0,663 µF
IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co:
3,5 mH / 0,085 µF
IIA/I (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co:
20 mH / 440 nF, 1 mH / 500 nF, 0,1 mH / 960 nF
IIB/IIIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co:
5 mH / 200 nF, 1 mH / 300 nF, 0,15 mH / 500 nF
IIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co:
0,5 mH / 50 nF, 0,15 mH / 100 nF
Señalización:
Indicación de estado:
LED amarillo (estado de conmutación / estado, se enciende estando activo el circuito de salida)
Dimensiones:
Esquema de dimensiones:
Anchura:
12,5 mm
Altura:
112,5 mm
Profundidad:
113,7 mm
Profundidad NS 35/7,5:
114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715)
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V0 (Carcasa)
Material carcasa:
PA 6.6-FR
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (no evaluado por UL)
Temperatura ambiente (servicio):
-40 °C ... 49 °C
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 80 °C
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Rango de utilización superior (≤ 2000 m):
Altitud:
≤ 2000 m (Los datos técnicos se refieren a altitudes ≤2000 m sobre el nivel del mar. Para altitudes >2000 m sobre el nivel del mar, consulte la hoja de características.)
Rango de utilización superior (≤ 3000 m):
Rango de altura:
> 4000 m ... 5000 m
Rango de utilización superior (≤ 4000 m):
Rango de utilización superior (≤ 5000 m):
Homologaciones:
CE:
Certificado:
DNV 18.0115 X
ATEX:
Marcado:
Ex ec [ia Ga] IIC T4 Gc
IECEx:
CCC / China-Ex:
UL, EE. UU. / Canadá:
Homologación para la construcción naval:
Safety Integrity Level (SIL, IEC 61508):
INMETRO:
Datos para construcción naval:
Temperature:
B
Humidity:
B
Vibración:
A
EMC:
A
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Emisión de interferencias:
Normas y especificaciones:
GB Standard:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
