Descripción

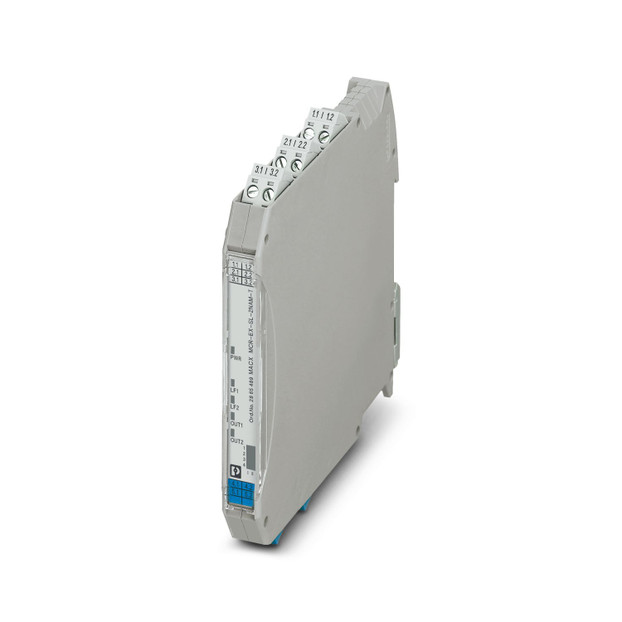

Ex i-Acondicionador de señal NAMUR para el funcionamiento de sensores de proximidad e interruptores en la zona Ex. Las señales se transmiten por cada canal a la zona segura a través de 1 salida de transistor (pasiva).. número de canales: 2, Configuración estándar, Separación de 3 vías, Detección de fallo de línea, Safety Integrity Level (SIL, IEC 61508): 2, Systematic Capability: 3, Conexión por tornillo
Enlace al fabricante: MACX MCR-EX-SL-2NAM-T - Acondicionador de señal NAMUR
Especificaciones
Propiedades del artículo:
Tipo de producto:
Acondicionador de señal
Familia de productos:
MACX Analog
Aplicación:
Entrada digital
Número de canales:
0
Configuración:
Conmutador DIP
Propiedades de sistema:
Funcionalidad:
Propiedades eléctricas:
Separación galvánica:
Separación de 3 vías
Separación galvánica entre la entrada y la salida:
sí
Control de línea:
Detección de fallo de línea
Separación galvánica:
Categoría de sobretensión:
II
Grado de polución:
2
Separación galvánica Entrada/salida IEC/EN 60079-11:
Normas/especificaciones:
GB/T 3836.4
Tensión de aislamiento de dimensionamiento:
60 V AC/DC (Uaislamiento "ec": alimentación, entrada / salida)
Separación galvánica Entrada/alimentación, conector de bus para carriles IEC/EN 60079-11:
Separación galvánica Entrada / salida / alimentación, conector de bus para carril IEC/EN 61010-1:
Tensión de prueba:
1 kV AC (50 Hz, 60 s)
Aislamiento:
Aislamiento básico
Separación galvánica Salida 1/salida 2 IEC/EN 61010-1:
Alimentación:
Tensión nominal de alimentación:
24 V DC -20 % ... +25 %
Tensión de alimentación:
19,2 V DC ... 30 V DC
Absorción de corriente máxima:
< 34 mA (24 V DC)
Potencia disipada:
≤ 1000 mW
Consumo de potencia:
0,85 W
Datos de entrada:
Señal: NAMUR:
Descripción de la entrada:
intrínsecamente seguro
Número de entradas:
2
Fuentes de entrada utilizables:
Contactos de conmutación con resistencia
Señal de entrada:
NAMUR
Umbral de conmutación Señal "0" Corriente:
< 1,2 mA (bloqueante)
Umbral de conmutación Señal "1" Corriente:
> 2,1 mA (conductor)
Corriente de cortocircuito:
8 mA
Histéresis de conmutación:
< 0,2 mA
Detección de fallo de línea:
Conectable/desconectable mediante interruptor DIP
Tensión en circuito abierto:
8 V DC
Datos de salida:
Conmutar: Transistor:
Descripción de la salida:
pasivo
Tensión mínima de activación:
3 V DC
Tensión de conmutación máxima:
30 V DC
Drop (ΔU):
< 1,4 V
Corriente de conmutación máxima:
50 mA (resistente al cortocircuito)
Corriente de conmutación mínima:
5 mA (resistente al cortocircuito)
Frecuencia de conmutación:
≤ 5 kHz
Señal:
Número de salidas:
2
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Longitud de pelado:
7 mm
Rosca de tornillo:
M3
Sección de conductor rígido:
0,2 mm² ... 2,5 mm²
Sección de conductor flexible:
0,2 mm² ... 2,5 mm²
Sección de conductor AWG:
24 ... 14
Par de apriete:
0,5 Nm ... 0,6 Nm
Conector hembra de pruebas:
Diámetro máx.:
2 mm
Datos Ex:
Instalación Ex (EPL):
Div. 2
Circuitos con seguridad intrínseca (EPL):
[Div. 1]
Datos técnicos de seguridad:
Inductancia interna máx. Li:
despreciable
Capacidad interna máx. Ci:
1,1 nF
Tensión máx. de salida Uo:
9,6 V
Corriente máx. de salida Io:
10 mA
Potencia máx. de salida Po:
25 mW
Tensión máxima en materia de seguridad Um:
60 V
IIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co:
300 mH / 3,6 µF
IIB/IIIC (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co:
1000 mH / 26 µF
IIA (circuito eléctrico sencillo): Inductancia externa máx. Lo / Capacidad externa máx. Co:
1000 mH / 210 µF
IIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co:
100 mH / 510 nF, 50 mH / 580 nF, 5 mH / 600 nF
IIB/IIA/IIIC (circuito eléctrico combinado): Inductancia externa máx. Lo / Capacidad externa máx. Co:
100 mH / 1 µF
Interfaces:
Datos:
Señalización:
Indicación de estado:
LED rojo (error de línea)
Dimensiones:
Esquema de dimensiones:
Anchura:
12,5 mm
Altura:
112,5 mm
Profundidad:
113,7 mm
Profundidad NS 35/7,5:
114,5 mm (encajado sobre carril DIN NS 35/7,5 según EN 60715)
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94 (Carcasa):
V0 (Carcasa)
Material carcasa:
PA 6.6-FR
Parámetros:
Safety Integrity Level (SIL):
2
Condiciones medioambientales y de vida útil:
Condiciones ambientales:
Índice de protección:
IP20 (no evaluado por UL)
Temperatura ambiente (servicio):
-40 °C ... 49 °C (Derating)
Temperatura ambiente (almacenamiento / transporte):
-40 °C ... 80 °C
Humedad de aire admisible (servicio):
10 % ... 95 % (sin condensación)
Rango de utilización superior (≤ 2000 m):
Altitud:
≤ 2000 m (Los datos técnicos se refieren a altitudes ≤2000 m sobre el nivel del mar. Para altitudes >2000 m sobre el nivel del mar, consulte la hoja de características.)
Rango de utilización superior (≤ 3000 m):
Rango de altura:
> 4000 m ... 5000 m
Rango de utilización superior (≤ 4000 m):
Rango de utilización superior (≤ 5000 m):
Homologaciones:
CE:
Certificado:
DNV 18.0141 X
Observación:
Adicionalmente EN 61326
ATEX:
Marcado:
[Ex ia Ma] I
IECEx:
CCC / China-Ex:
UL, EE. UU. / Canadá:
Homologación para la construcción naval:
Safety Integrity Level (SIL, IEC 61508):
Systematic Capability:
INMETRO:
Datos para construcción naval:
Temperature:
B
Humidity:
B
Vibración:
A
EMC:
B
Enclosure:
Required protection according to the Rules shall be provided upon installation on board
Datos CEM:
Compatibilidad electromagnética:
Conformidad con la directiva CEM
Resistencia a interferencias:
EN 61000-6-2
Emisión de interferencias:
Campo electromagnético AF:
Denominación:
Magnitudes perturbadoras conducidas
Criterio de evaluación:
A
Transitorios rápidos (Burst):
Perturbaciones conducidas:
Normas y especificaciones:
GB Standard:
Montaje:
Tipo de montaje:
Montaje sobre carril DIN
