Descripción

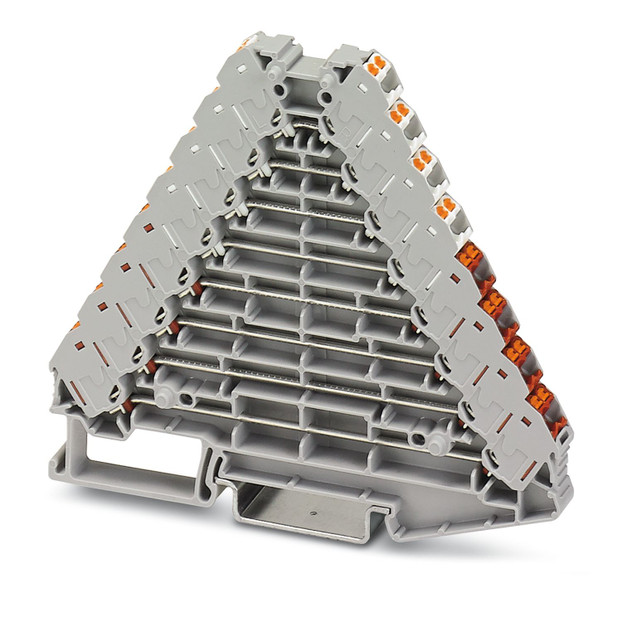

Distribuidor de maniobra, tensión nominal: 250 V, corriente nominal: 8 A, tipo de conexión: Conexión push-in, 1., 2., 3., 4., 5., 6., 7. y 8º piso, Sección de dimensionamiento: 1,5 mm2, sección: 0,14 mm2 - 2,5 mm2, montaje: NS 35/7,5, NS 35/15, color: gris, color elementos de conexión: blanco, rojo
Enlace al fabricante: PTRV 8 /WHRD - Distribuidor de maniobra
Especificaciones
Propiedades del artículo:
Tipo de producto:
Borna de marshalling
Número de polos:
2
Número de conexiones:
32
Número de filas:
8
Potenciales:
8
Propiedades de aislamiento:
Categoría de sobretensión:
III
Propiedades eléctricas:
Tensión transitoria de dimensionamiento:
4 kV
Potencia disipada máxima con condición nominal:
0,56 W
Datos de conexión:
Número de conexiones por piso:
4
Sección nominal:
1,5 mm²
1., 2., 3., 4., 5., 6., 7. y 8º piso:
Tipo de conexión:
Conexión push-in
Longitud de pelado:
8 mm ... 10 mm
Conexión según norma:
IEC 60947-7-1
Sección de conductor rígido:
0,34 mm² ... 2,5 mm²
Sección de conductor AWG:
26 ... 14 (Convertido según IEC)
Sección de conductor flexible:
0,14 mm² ... 1,5 mm²
Sección de cable flexible [AWG]:
26 ... 16 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico):
0,34 mm² ... 1,5 mm²
Sección de cable flexible (puntera con manguito de plástico):
0,34 mm² ... 1,5 mm²
Corriente nominal:
8 A
Corriente de carga máxima:
8 A (con una sección de conductor de 1,5 mm²)
Tensión nominal:
250 V
1., 2., 3., 4., 5., 6., 7. y 8º piso Sección de conexión directamente enchufable:
Sección de cable rígido [AWG]:
20 ... 14 (Convertido según IEC)
Dimensiones:
Anchura:
8,3 mm
Altura:
100 mm
Profundidad en NS 35/7,5:
87,5 mm
Profundidad en NS 35/15:
95 mm
Datos del material:
Color:
gris (RAL 7042)
Color elementos de conexión:
rojo (4x abajo)
Clase de inflamabilidad según UL 94:
V0
Grupo material aislante:
I
Material aislante:
PA
Utilización estática de material aislante en frío:
-60 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)):
125 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B):
130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26:
HL 1 - HL 3
Emisión de calor calorímetra NFPA 130 (ASTM E 1354):
27,5 MJ/kg
Inflamabilidad de las superficies NFPA 130 (ASTM E 162):
aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662):
aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C):
aprobado
Ensayos eléctricos:
Prueba con tensión de impulso:
Tensión de prueba Valor nominal:
1,5 kV
Resultado:
Prueba aprobada
Verificación de calentamiento:
Exigencia Ensayo de calentamiento:
Aumento de temperatura ≤ 45 K
Rigidez dieléctrica con frecuencia de operación:
Propiedades mecánicas:
Datos mecánicos:
Pared lateral abierta:
Sí
Ensayos mecánicos:
Resistencia mecánica:
Fijación en el soporte:
Carril/superficie de fijación:
NS 35
Valor nominal Fuerza de ensayo:
1 N
Comprobación de daños en los conductores y de aflojamiento:
Sección de conductor/Peso:
2,5 mm2/0,7 kg
Condiciones medioambientales y de vida útil:
Envejecimiento:
Ciclos de temperatura:
192
Ensayo de la llama de aguja:
Oscilación/ruido de banda ancha:
Especificación del ensayo:
DIN EN 50155 (VDE 0115-200):2008-03
Espectro:
Ensayo de vida útil categoría 1, clase B, en la caja del vagón
Frecuencia:
f1 = 5 Hz hasta f2 = 250 Hz
Nivel ASD:
6,12 (m/s²)²/Hz
Aceleración:
30g
Duración de ensayo por eje:
5 h
Direcciones de ensayo:
Ejes X, Y y Z (pos. y neg.)
Choque:
Tipo de choque:
Semisinusoide
Duración del choque:
18 ms
Número de choques por dirección:
3
Condiciones ambientales:
Temperatura ambiente (servicio):
-60 °C ... 105 °C (para la temperatura de servicio de corta duración máx. véase RTI Elec.)
Temperatura ambiente (almacenamiento / transporte):
-25 °C ... 60 °C (durante poco tiempo, no más de 24 h, de -60 °C a +70 °C)
Temperatura ambiente (montaje):
-5 °C ... 70 °C
Temperatura ambiente (accionamiento):
-5 °C ... 70 °C
Humedad de aire admisible (almacenamiento / transporte):
30 % ... 70 %
Normas y especificaciones:
Montaje:
Tipo de montaje:
NS 35/15
