Descripción

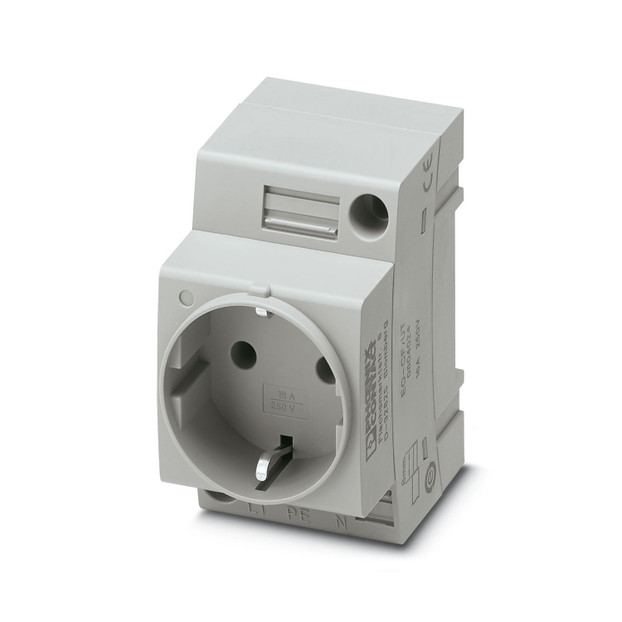

Toma de corriente, Cara enchufable tipo CF, tipo de conexión: Conexión por tornillo, color: gris, tensión nominal: 250 V AC (50 Hz), corriente nominal: 16 A, para el montaje sobre carril en la interfaz de servicio o montaje directo, normas/disposiciones: VDE 0620-1, IEC 60884-1, Indicador de país: Alemania
Enlace al fabricante: EO-CF/UT - Toma de corriente
Especificaciones
Notas:
Observación referente al funcionamiento:
Esta toma de corriente no está diseñada para aplicaciones de alta carga (HL), como cargadores de vehículos eléctricos ni calefactores radiantes de gran tamaño.
Propiedades del artículo:
Tipo de producto:
Toma de corriente
Código de país:
Alemania
Propiedades eléctricas:
Potencia disipada máxima con condición nominal:
1,8 W
Datos de conexión:
Tipo de conexión:
Conexión por tornillo
Rosca de tornillo:
M3
Par de apriete:
0,5 ... 0,6 Nm
Longitud de pelado:
8 mm
Calibre macho:
B3
Sección de conductor rígido:
0,2 mm² ... 4 mm²
Sección de conductor AWG:
24 ... 12 (Convertido según IEC)
Sección de conductor flexible:
0,25 mm² ... 2,5 mm²
Sección de cable flexible [AWG]:
24 ... 14 (Convertido según IEC)
Sección de cable flexible (puntera sin manguito de plástico):
0,25 mm² ... 2,5 mm²
Sección de cable flexible (puntera con manguito de plástico):
0,25 mm² ... 2,5 mm²
Sección de cable flexible (2 conductores con la misma sección con puntera TWIN con manguito de plástico):
0,2 mm² ... 4 mm²
2 conductores con la misma sección, rígidos:
0,2 mm² ... 2,5 mm²
2 conductores con la misma sección AWG rígidos:
24 ... 14 (Convertido según IEC)
2 conductores con la misma sección, flexibles:
0,25 mm² ... 2,5 mm²
2 conductores con la misma sección AWG flexibles:
24 ... 14 (Convertido según IEC)
2 conductores de igual sección, flexibles con puntera, sin manguito de plástico:
0,25 mm² ... 2,5 mm²
Corriente nominal:
16 A
Tensión nominal:
250 V AC (50 Hz)
Señalización:
Indicación de estado:
no
Dimensiones:
Esquema de dimensiones:
Anchura:
45 mm
Altura:
75 mm
Profundidad:
62,1 mm
Profundidad en NS 35/7,5:
63 mm
Profundidad en NS 35/15:
70,5 mm
Diámetro de taladro:
4,4 mm
Datos del material:
Color:
gris (RAL 7042)
Clase de inflamabilidad según UL 94:
V0
Material aislante:
PA
Material contacto:
CuZn38
Utilización estática de material aislante en frío:
-60 °C
Índice de temperatura del material aislante relativo (Elec., UL 746 B):
130 °C
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24:
HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26:
HL 1 - HL 3
Inflamabilidad de las superficies NFPA 130 (ASTM E 162):
aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662):
aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C):
aprobado
Conectores:
Tipo de conector:
Cara enchufable tipo CF
Condiciones medioambientales y de vida útil:
Oscilación/ruido de banda ancha:
Especificación del ensayo:
DIN EN 50155 (VDE 0115-200):2022-06
Espectro:
Prueba de durabilidad categoría 2, en el bogie
Frecuencia:
f1 = 5 Hz hasta f2 = 250 Hz
Nivel ASD:
6,12 (m/s²)²/Hz
Aceleración:
30g
Duración de ensayo por eje:
5 h
Direcciones de ensayo:
Ejes X, Y y Z (pos. y neg.)
Resultado:
Prueba aprobada
Choque:
Tipo de choque:
Semisinusoide
Duración del choque:
18 ms
Número de choques por dirección:
3
Condiciones ambientales:
Índice de protección:
IP20
Temperatura ambiente (servicio):
-45 °C ... 70 °C (rango de temperatura de funcionamiento máximo, incluido autocalentamiento, véase la curva de derating)
Temperatura ambiente (almacenamiento / transporte):
-45 °C ... 70 °C
Humedad de aire admisible (almacenamiento / transporte):
30 % ... 70 %
Resistencia a la humedad:
95 % ... 48 h
Normas y especificaciones:
Normas:
Normas/especificaciones:
IEC 60884-1
Montaje:
Tipo de montaje:
para el montaje sobre carril en la interfaz de servicio o montaje directo
